昔トライで買ったRGB反転基板のキットの組み立てに着手しました。部品を整理するのに使っていた箱を空ける必要が生じたのでｗ

とりあえず今日はここまで。ふぅ。

ロジクールのマウス M235rの中クリックが突然効かなくなりました。めちゃくちゃ強く押すとたまに反応することもあるので、物理的にスイッチが壊れた感じですかね。うーん。

握った感じが非常にしっくりくるので是非同じのが欲しかったんですが、Amazonには変な値段つけてるマーケットプレイス品しかなくて、ヨドバシやビックも扱いがなさそう。仕方がないので、大きさが近そうな静音マウスのM220CGを注文しました。果たして手に馴染むかどうか・・・

M4のなべネジを買ってきました。これでファミコンボックスでカバーを固定したりするのに使われているラインヘッドのネジを全部置き換えます。

ピッタリですね。全16本を交換。

ファミコンボックスは、これで一区切りとします。次に出してくるのはRGB化するときかなｗ

先日緑が出なくなってしまったG200、半田クラックか何かだったりしないかなーと思い、開けて見てみることに。

はんだ付けされているシールドを外して、ネック基板にアクセスできる状態になりました。

とりあえず緑色と関係していそうなところを中心に、気になるところにはんだごてを当ててみたりしました。

が、結果は何も変わらず。相変わらず緑は出ません。

やっぱりネック基板を外して、ちゃんと調査しないと駄目かー。

ここ数日様子を見ていましたが、やはりリビングのエアコン、異常な感じです。夜になっても27.5℃くらいまでしか下がりません。というわけで、メーカーに修理を依頼しました。うーん、3年前が思い出される・・・。

ジョイコンが壊れたらしく、修理することに。何か本体に引っ掛ける黒い部分が飛び出したような感じになってますね。落としたのか？

ばらしてみたら、黒い破片っぽいのが出てきましたｗ。割れたのねｗ

接着剤でくっつけてみることに。

しばらく置いてから組み立て。まあ大丈夫かな。

サイキックフォース2012の基板を出してきました。

何かアーケードゲーム基板を動かすの、久しぶりですねｗ。絵が出なくて一瞬焦ったりしましたが、環境的な要因だったっぽいです。

起動を確認できたところで、一旦バラします。これがマザーボード部分。

マザーボードには、VGAポートはもとより、オンボードのビデオチップやVRAMすら実装されていません。

一方で、シリアルポートやパラレルポート、そしてなぜかPS/2ポートが実装されています。

で、このPS/2ポートにキーボードを繋いでやるとMS-DOSの画面が出て日付をいじれたみたいな噂があったので、ちょっと試してみました。正直、ビデオチップ類がマザーボード側になく、Voodoo相当の3Dfxのチップには3D描画機能しかないはずなので、PC側の画面はどうにも出せないんじゃないかと思うわけですが・・・。

ひとまずキーボードを繋いで電源を入れてみましたが、普通に起動するようです。起動後、何か押しても特に反応するわけでもなく。一方、電源投入直後、マザーボード側のビープ音が鳴ったところでキーをあれこれ叩いてやったところ、何かが反応したのか (BIOS設定モードに入った？)、このロゴ表示から先に進まない状態となりました。ただ、別にPC側の画面が表示されたりすることはありません。そして、しばらくすると勝手に再起動がかかりました。ウォッチドッグが動いているっぽい？

というわけで、キーボードをつないで軽くいじった限りでは、MS-DOSの画面を拝むことはできませんでした。やはり、やるならビデオ周りの部品が実装されたP5TX-LAを使うか、あるいはWolf SystemのP5TX-LAにグラフィックチップ (ATI 3D RAGE II)やVRAMなどを、周辺の抵抗類とかと合わせて実装するとか、それくらいのことをやらないとダメなんじゃないかと。実際、ビデオチップが搭載されたマザーボードではBIOS画面出せてるみたいです。

While waiting for the PCB to come, I dug into the MAME dump and pieced together the system disk ROM to move things a bit further🤡 pic.twitter.com/B7rsZCVhvV

— Jeff Chen (@jeffqchen) May 16, 2024

ちなみに日付自体はテストモードから設定することができます。噂はこの辺の話とごっちゃになったものなのかも？

先日eBayで買って届いた MX29LV160TMC (例の5個セットを買ったのに1個しか入っていなかったやつ) を開封してみました。

まずはちゃんとアクセスできるか確認。Xgecu T56で読んでみます。

普通に読み出すことができました。IDも正常なようですｗ

って、おい、何か書いてあるぞｗ。新品じゃなかったのｗ

中身が何か、どこかに情報がないかと眺めていたところ、2010年2月23日という日付を発見。

ファイルに書き出して、stringコマンドを掛けてみたら、別の情報も出てきました。GM OS？何でしょうね。

よく見ると、パッケージに、正方形のシールを剥がしたような跡が。よくパチスロのチップとかで使われてるあれですかねｗ。触るとベタベタします。

安くて動けば何でも良いんで問題ないんですが、新品と称してフィルムに入れてるのはどうなのかｗ

先程のMX29LV160TMCにBIOSを書き込んで、以前、実験のためにBIOS ROMを剥がしてそのままだった670-14071Eの基板 (VA1)に貼り付けてみました。基板側はマスクROMを想定しているため、フラッシュメモリに貼り替えるにあたり、1番ピン (RESET_)と44番ピン (WE_)をHighに配線しておく必要があります。これらのパッドは基板側でどこにも配線されていないため、パターンカットとかの必要がないのはちょっとありがたいですねｗ

無事立ち上がるようになりました。

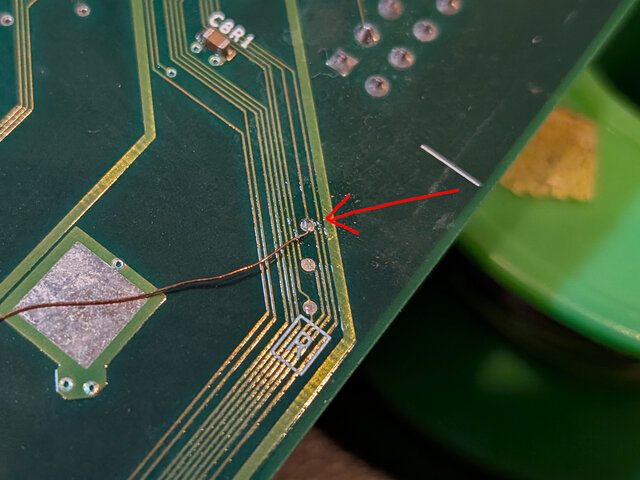

こちらのサイトによると、WE_を適切なところに配線しておくことで、DreamShellとかでBIOSを書き換えられるようになる模様。 いちいち剥がすのも大変というかやりたくないので、後でこっちの配線に直しておこうかな。今後、書き換えることがあるのかどうか、謎ですが・・・ｗ

ドンキーコングバナンザ、ようやくエンドロールに到達しました。ここの音楽、素晴らしいですね。そのうちじっくり聴きたいです。

操作周りがややいまいちな感じもありましたが、何だかんだで大変面白く遊べました。そして何かまだまだ続きそうな感じなのが嬉しいところ。

先日MIL CDについてググったりしていたら突然出てきた改造情報。

そういやこれって本当なのかな。ゲームラボ2003年4月合に出てるのと同じ？ そのうち670-14071GのBIOS戻して実験してみるか・・・ https://t.co/ytJX4fG4Up

— のすけ (@konosuke) August 13, 2025

ジャンパ一本でMIL CD非対応が対応になるという話なんですが、一体どういう原理の改造なんだろうと思って、まずはドリキャス側の基板を見てみることに。MIL CD非対応の本体を対応化させるということは、670-14071G が対象ということになるかと思います。というわけで基板を取り出してみました。基板自体はVA1です。

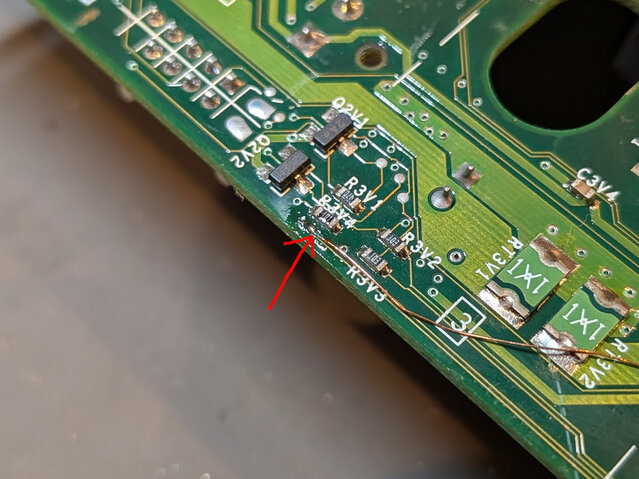

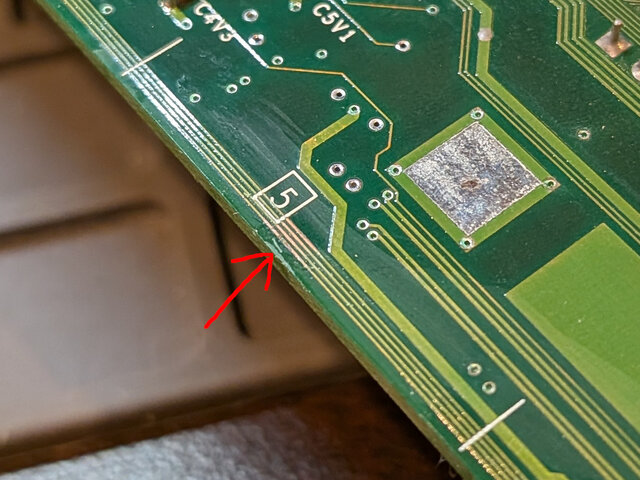

先の改造情報ではC207の右側のパッドと、C207の左下にある、丸いシルクで囲われたパッド 6個のうちの上段右のものの間を短絡させています。

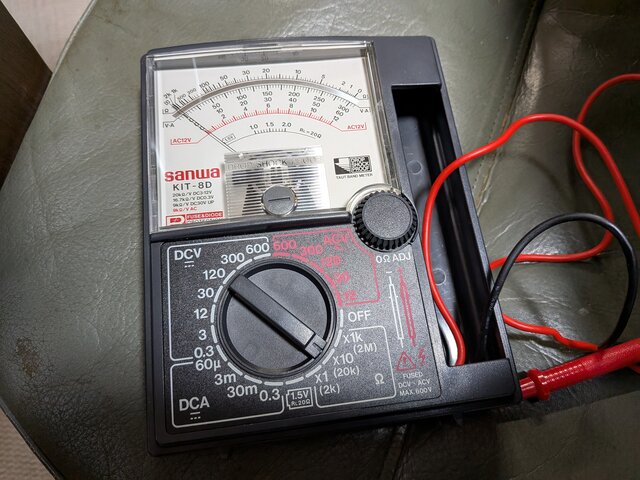

テスターで確認すると、C207の右上はGNDでした。一方、接続先となる丸いシルクで囲われた方のパッドは、配線を追うと、ゼロΩの抵抗に接続されていました。

で、このゼロΩ抵抗の先の反対側は、GNDに接続されていました。・・・つまり、上記で紹介されていた改造は、もともと導通している2点間をジャンパする改造ということに。もちろん、テスターで確認しても、これら2点は最初から導通しています。一応、念のため、同じ基板を採用していて MIL CD対応本体 の670-14071Eでもパターンを確認してみましたが、構成はまったく同じでした。

ちなみに、調べてみたところ、丸で囲まれた6個のパッドのうち、下段3個と上段右の1個はGPUのJTAG関連のピンに配線されているようです (参考資料1、参考資料2)。上段右はTRSTなので、これをゼロΩ抵抗でGNDに落としておくことで、JTAG周りの回路が誤動作しないように封印してある感じなんですかね。

この辺、そこぬけまりんさんのサイトにて言及されている以下の情報も気になるところです。

非対応機でもジャンパ線1本ハンダ付けするだけでMIL-CDが動くようになるようです。 （ゲームラボ 2003年4月号より）

まりんさんは試して駄目だったらしいですが・・・ｗ

※管理人も1台試しましたが、MIL-CD動作しませんでした…

あー、こちらのドリームキャスト関連雑学というページには、「デマ」と明記されてますね。これ以上調べなくてもいいかなｗ

当時、故障したMIL-CD対応機をセガに修理に出したところ、非対応仕様にされて戻ってきたとか、MIL-CD非対応機のメイン基板にジャンパ線半田付けをするだけで対応機になる(ゲームラボ2003年4月号)というデマが出回ったりと、MIL-CD対応機絡みのトラブルは少なくなかった。

今日は帰るだけの日。平日昼間はさすがに道路が混みますね。行きと同じルートで戻ってきたんですが、帰りは1時間半もかかりましたｗ

で、家に着いたら、かばんに入れたはずのお子様のおもちゃが見当たらず大騒ぎに。散々探しても見つからないため、ホテルに電話してみたら、その後客室で発見されたとの連絡があり、もうぐったりみたいな。

ところで、何か帰宅してみたらエアコンの効きがすこぶる悪い気がするんですが、これは一体・・・

4枚目のMIL CDをゲットしました。秘密という映画のオリジナルサウンドトラックです。

ちゃんと帯やレーベル面にMIL CDのマークが入っています。当時、これを目印に「お、MIL CDだ。嬉しいね！」という感じで買った人はどれくらいいたんでしょう。

ブックレット自体にはMIL CDの細かいことは書かれていませんでしたが、詳細が書かれた紙が別途挟まっていました。もしかしたらスナッパーズのナインチェアーズも、MIL CDのことの情報は別の紙に書かれていていたのかも？ (追記: 気になってヤフオクやメルカリの出品物を調べてみたらMIL CDについての説明が書かれた紙が写っているものを発見しました。あったのかー)

ドリキャスに入れてみると、特典映像のようなのが再生されました。ちょっとどんな映画なのか調べてみましたが、相当余程のことがない限り、絶対見る機会のないような内容ですね、これは・・・。というか、何でこれをMIL CDで出そうと思ったんだろうｗ

メニュー画面のバージョンは1.08でした。番号的にチェキッ娘の見るCDの1つ後ですね。これで 1.05から1.08までは埋まったことにｗ

とりあえずMPFでダンプしておきます。あ、MPFって、最後の方でredump.orgのデータベースと照合してくれるんですね。これは便利。ただ、こんなところにログ出されても流れちゃうから、みんな気が付かないのではｗ

あと、またドリキャス本体を買ってしまいましたｗ

今回は北米版です。型番は 670-14081M でした。MIL CD対応みたいな情報もあれば、そうでないみたいな情報もあり、よくわかりませんね。

開けてみました。ドライブは安心のSamsungの3.3Vのやつ。電源基板は120V向けだからか、日本の本体で使っているやつと若干違うような気がします。

さらに分解してメイン基板を取り出しました。

型番はVA1でした。

BIOS ROMの刻印は、MPR-21931-X1でした。21931なので、MIL CD対応ですね。

組み立てて実際に動かしてみると、電池切れによる時刻設定モードに入るんですが、この直後に画面が消えてシステムが落ちたような状態になります。設定を急ぐことでメインメニューに到達できたりもしましたが、やはりすぐに落ちますｗ

電源を疑ったんですが、国内本体と電源基板を交換しても改善せず。

というか何かやけに静かな感じなんですよね・・・あ！ファンが動いてない！？確かドリキャスはファンが止まると停止する仕様というのをどこかで見た覚えが・・・。これが原因？そこで試しにカバーを開けた状態で電源を投入し、手でファンを少し動かしてやったら、普通にファンが回転するようになり、落ちなくなりました。やった！

北米版のGD-ROMを持っていないので、手近なところにあった国内版のソフトを突っ込んでみましたが、普通に弾かれましたｗ。リージョンが合わない場合、その旨が表示されるわけでもなく、淡々とゲームディスクを入れるように言われるだけなんですね。

また、オフィシャル版のMIL CDを入れてみたところ、こちらは動画が始まることはなく、一方で弾かれることもなく、普通のCDとして認識されました。リージョンチェックしてるんですね。まあ、北米でぷららのAPに電話をかけ始めたら困るかｗ

念のため、リージョンフリーのMIL CD作品である高速ストライカーを動かしてみたところ、こちらは普通に起動。やはりリージョンか。

リージョンが違う点を除くと、普通のVA1本体 (670-14071B〜E相当？) って感じですかね。

ヨドバシで注文していたレトローゲーム機改造大全が届いてました。あれ、発売は明日？

パラパラ見てみましたが、当時散々見た記事がそのまま収録されてる感じですかねｗ。あと、印刷がだいぶ汚い感じなのがだいぶ残念。

というか、プレステとかドリキャスの改造記事を見たかったんですが、よく考えたらその辺はゲームラボになってからの話だから対象外ということか。

2日目はランドの方に。

落とし物をしてバタバタしたりしたけど、最後までみっちり楽しめたんじゃないでしょうか。

お疲れ様でした。またいずれ。

お子様の夏休みももうすぐ終わりなので、東京ディズニーリゾートに行ってみることに。今回は車で泊りがけです。車だと自宅から50分くらいで着くという事実に驚愕ですｗ。で、ホテルに車を置いて、シーの方に来てみました。

外は暑くてやばかったですが、夕方過ぎたらだいぶマシになったかな。

しかしここは、小さいお子様がいるとご飯がなかなか難しくなるところですね。

ファミコンボックスのコントローラー、いざゲームを遊んでみると、めちゃくちゃ反応が悪いので、清掃がてら分解してみることに。

おっと、ゴム部分の接点のところにアルミ箔っぽいのがｗ。使い込まれて接触不良になったので、対策したんでしょうな。2個ともこんな感じでした。

ここは導電塗料の出番ですね。

アルミ箔を剥がして、ゴム製の接点部分に塗布します。

乾いたら組み立て。2個ともいい感じに反応するようになりました。

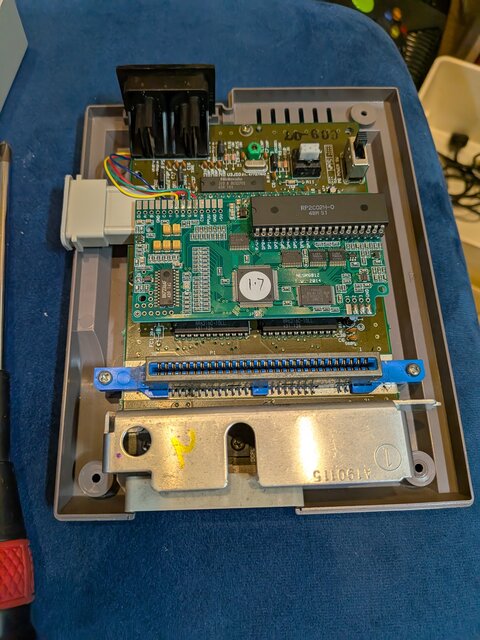

また、一昨日のNESRGBに続き、今日はRGB2C02Nの方を試してみたいと思います。こちらもニューファミコンに組み込み済みのものを拝借します。

NESRGBのときと同じように、ファミコンボックスへの装着は元のPPUと換装するだけ。

こちらも問題なく映りました。

うーん、ほんとくっきり。素晴らしい

NESRGBよりも斜め縞が目立たないような気も。気のせいかな。

さて、NESRGBとRGB2C02NのどっちでRGB化しましょうかねｗ。部品は高くなる一方だから、とりあえずどっちか押さえておくかなぁ。

ThinkPad T495のバックアップを自動でNASに取るようにしているんですが、ふと、今日確認してみたところ、なぜか8月14日を最後にバックアップが更新されていない状態になっていました。何度「今すぐバックアップ」を実行しても更新されず、ググって出てくる自信満々の情報はどれも外ればかり。諦めきれず、さらにしつこくググったところ、ファイル名が原因でバックアップに失敗する可能性について言及されているQ&Aのスレッドを発見。

そんなことあるのかなと思いつつも、ファイル名の問題というのは確かにありえる話かも。うーん、しかし、8月14日あたりに何か変なものをダウンロードしたりしたっけ・・・？ あ！実家から持って帰ってきたMacのHDDの中身を確認した日か！その際、ドライブのマウントに利用したLinux PCで、ドライブの中身をZipアーカイブにして、中身を詳しく確認するためにThinkPad T495に持ってきて展開したんでした。その残骸が悪さをしている可能性が・・・。

早速、MacのHDDから持ってきたフォルダをまるごと消してやったところ、バックアップがちゃんと動くようになり、日付が更新されました。うおお、良かった・・・。というか、気が付かなかったらずっとこのままだったかと思うと恐ろしいｗ

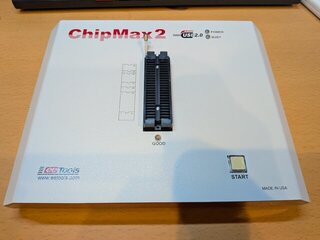

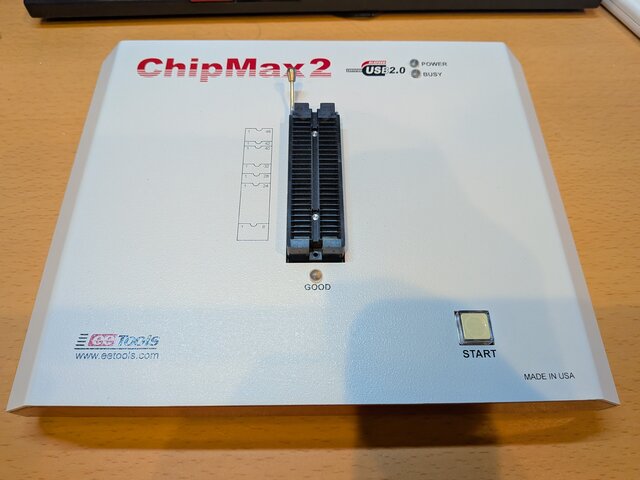

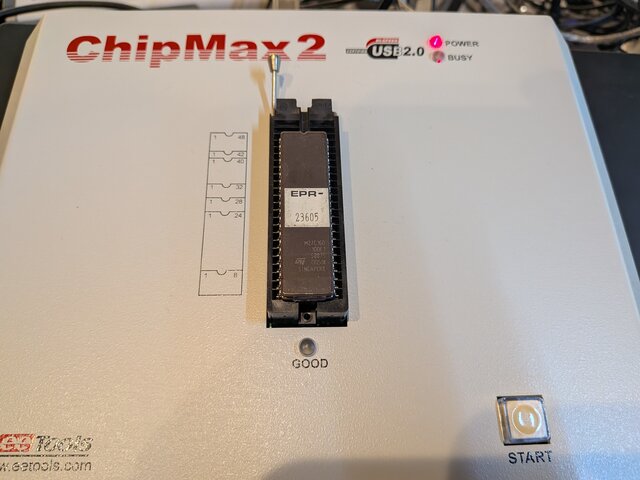

ChipMax2を譲って頂きました。すごい！

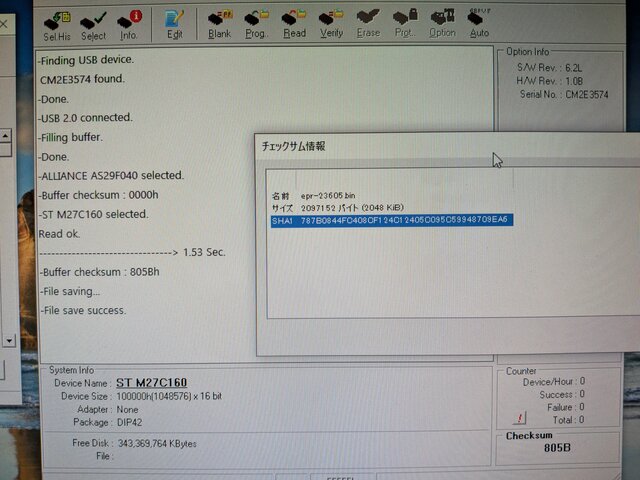

とりあえずインストール済みだったMaxLoaderを使って、M27C160を読んでみます。

無事読めました。

TopMaxIIと被りそうですが、きっといつかすごく役に立つはずです。あそこから託されたものは、今までもみんなそうだったからｗ

これまでの調査や実験等で得た知見をもとに、httpd-ackを使ってダンプする際、redump.org と同じ形式になるように整形するスクリプトを書いてみました。ひとまずバンガイオーで試したところredump.orgのDBとSHA1がバッチリ一致。よしよし。

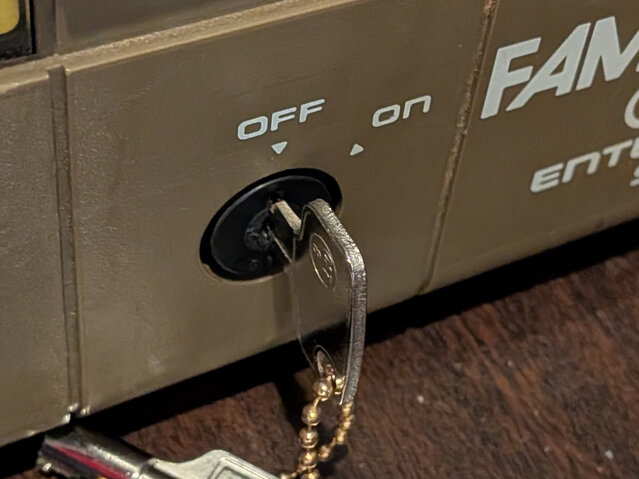

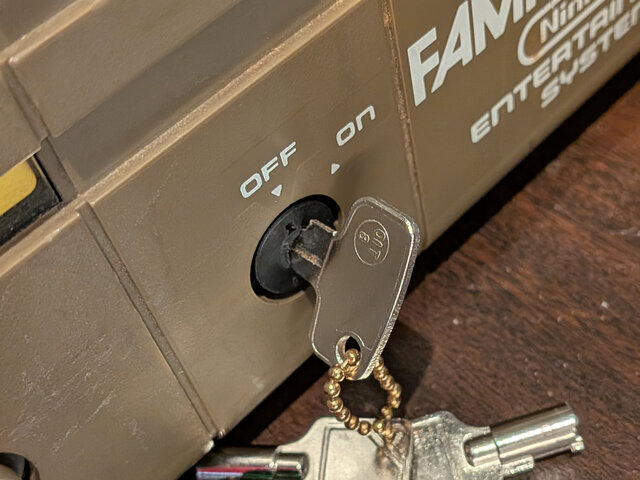

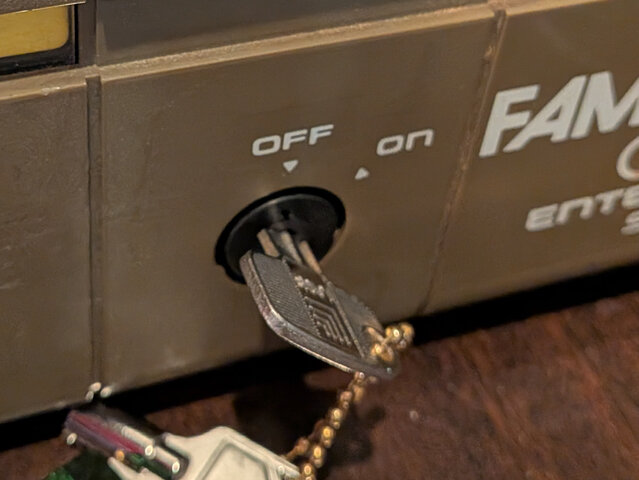

ファミコンボックスの正面にある鍵穴、nesdev.org のWikiを見ても仕様がよくわからなかったので、鍵が手元にあるうちにと、色々試してみました。

とりあえず、鍵を刺していないときは常にOffのところに合った状態になります (鍵を刺して回せばOnにできますが、その状態では鍵を抜くことができない)。そしてOffの状態でも電源は普通に入り、ディップスイッチでフリープレイにしてあればそのままゲームで遊ぶことができます。「Offとは一体・・・」という感じですが、ディップスイッチで鍵運用モードにすると、Offの間はタイトル画面や各ゲームのデモ画面が流れるだけとなり、操作は受け付けられない状態となるようです。いや、それでも「Offとは一体・・・」という感じですがｗ

右に回してONのところに合わせたら、ゲームが選べるようになりました。

で、ここからが本番。この鍵、OnとOffの2接点だけじゃなく、実は全部で6接点もあったりします。そして、鍵を刺すと、こんな風にOFFから左に回すこともできるんですよね。

左に回すと、こんなのが画面に出ます。刺さってるカセットと、プレイ回数情報だと思われます。

左にはこれ以上回せないんですが、一方で、ONのところからさらに右に回すこともできます。ただ、回してみても、ONと何が違うのかはよくわからず。というか、何かシリンダーの方がヘタっているからか、しっかりスイッチの接点位置と合ってくれていないような気も？ あと、目一杯右に回すと何も表示されない状態になるっぽい？うーん、よくわかりませんね・・・。

追記: 後日、気になって情報を探してみたところ、こちらのサイトに答えがありました。 今回使った鍵は6接点全部を選べる鍵でしたが、これはマスターキーという管理者用の特別な鍵 (の合鍵) だったようです。これとは別に、OFFとONの2接点しか選べないビジターキーというのがあって、ホテルとかに設置した際、お客さんにはこっちの鍵を渡していた、と。なるほどねー。鍵が2種類あるという発想はありませんでした・・・。あと、ONの1個右はフリープレーとのことで、コイン式やCATV式のときでも強制的に遊び放題の状態にするモードのようです。鍵運用モードでONとの違いがわからなかったのも納得。あと、ONの2個右は自己診断モードだったみたいですが、ここにはうまく合わせられなかったということかな。

また、RGB化も試してみました。ファミコンボックスのPPUは、普通のファミコンと同じRP2C02G-0なので、NESRGBやRGB2C02Nがそのまま装着できると考えられます。そこで、まずはNESRGBを試してみることに。NESRGBは、手元に未実装な状態のものがないので、付け外しが一番簡単なニューファミコンからちょっと拝借ｗ

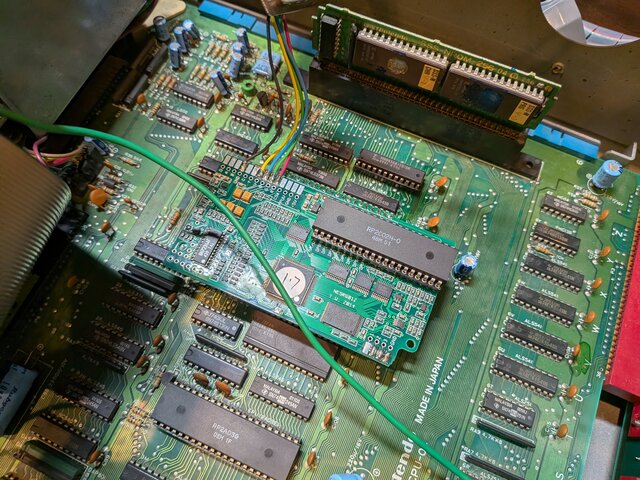

間に40ピンのソケットを一段噛ませてファミコンボックスに取り付けてみました。それではスイッチを・・・

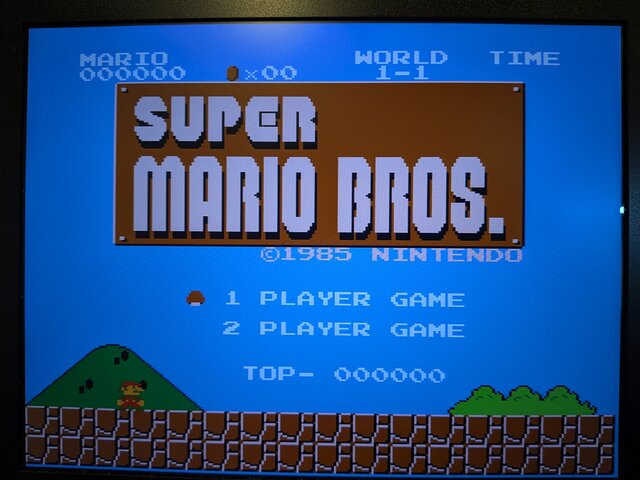

おお、映った！

超鮮明！

ちょっと斜め縞が気になりますが、素晴らしいですね。このままにしたくなるなぁｗ

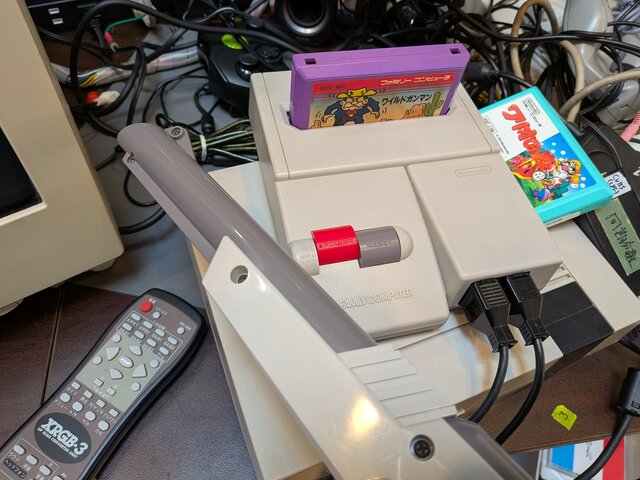

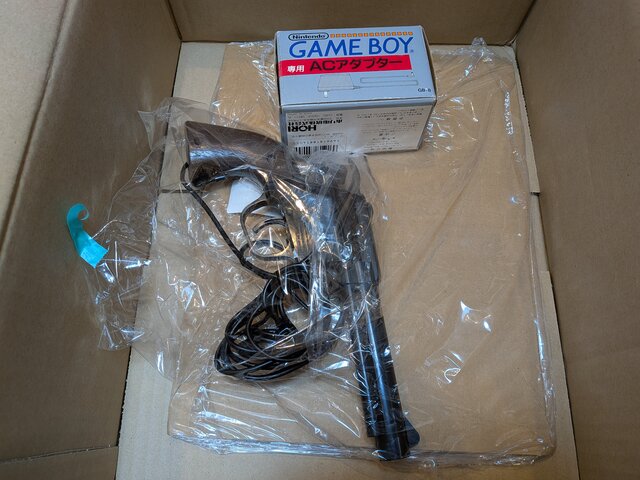

先日、PC用のCRTでザッパーが使えたことに興奮し、その勢いでポチった光線銃が届きました。そのときは、まさかその後、半日も経たないうちにCRTが故障して緑が出なくなるなんて思うわけもなく・・・ｗ

あと、一緒にホリの初代ゲームボーイ用のACアダプタも買ってます。任天堂純正のバッテリー入りのやつしかないと思ってたんですが、こんなのあったんですね。古いバッテリーにまつわる諸々の心配がないので、こっちの方がいいですねｗ

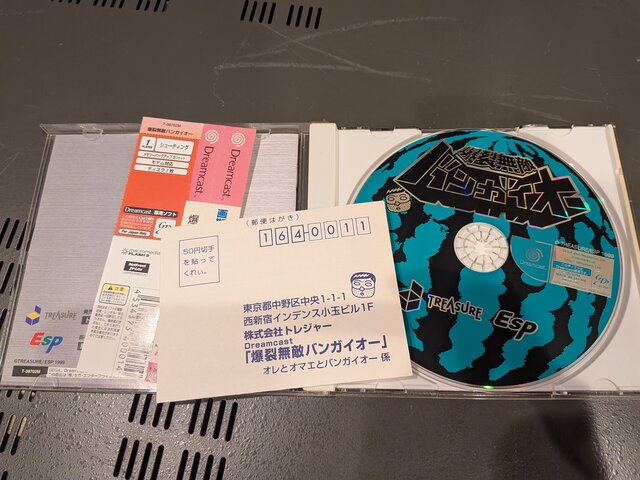

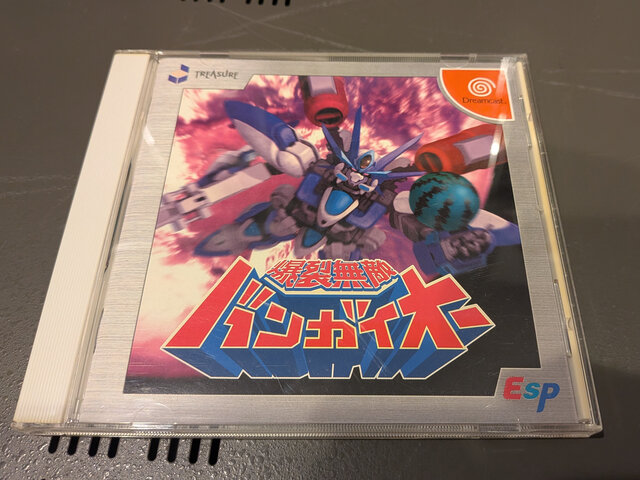

ドリームキャストのバンガイオー、やっぱりちゃんと取説つきのものが欲しい・・・となったところで、タイミングよくお買い得そうなやつが出てきたので購入しちゃいました。四半世紀以上前のゲームソフトと考えると高い感じですが、まあそれでも定価よりはだいぶお安かったですｗ

日焼けしてる感じですが、帯とかはがきも付属していて、盤面も超綺麗でした。長らくショーケースで晒された系とかですかね。

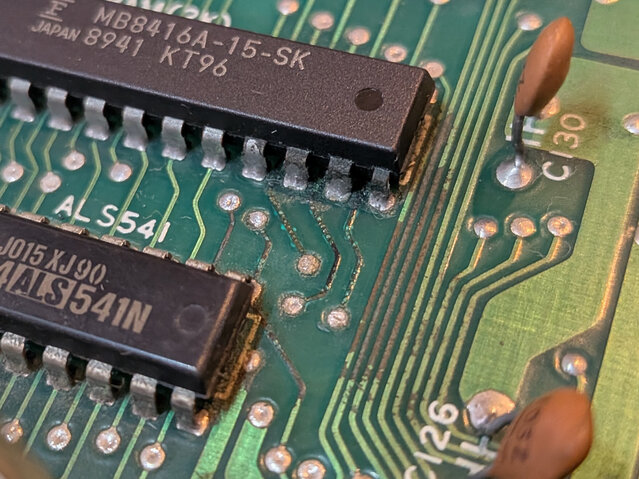

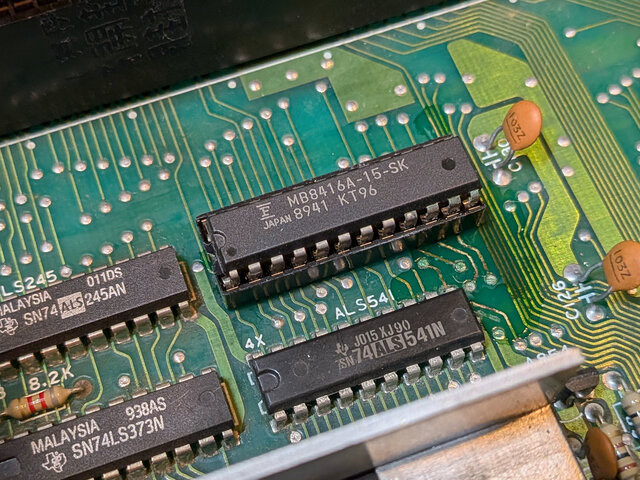

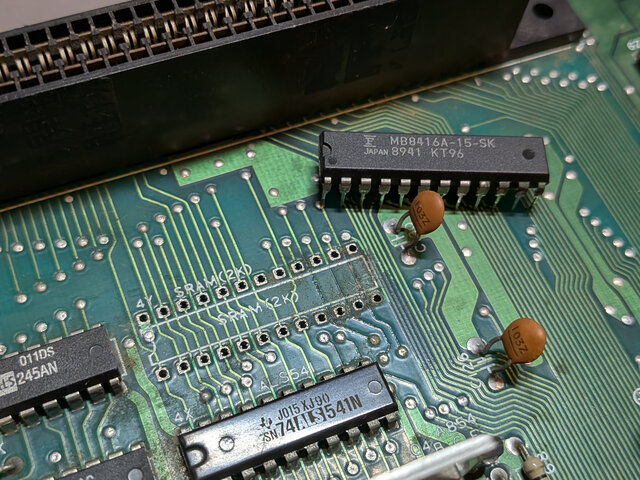

例の配線が腐食してそうな箇所の上にあるチップ (SRAM) を外してみました。

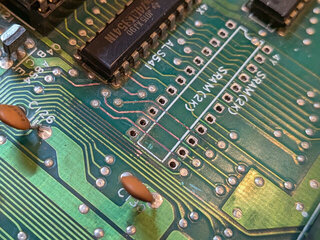

テスターで怪しい配線を確認してみましたが、どこも切れていませんでした。よかった。一旦ソルダーレジストを剥がした上で、再度塗り直せばいいかな。

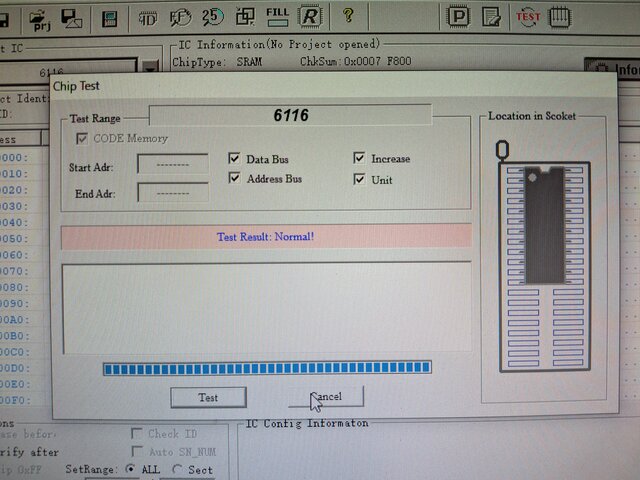

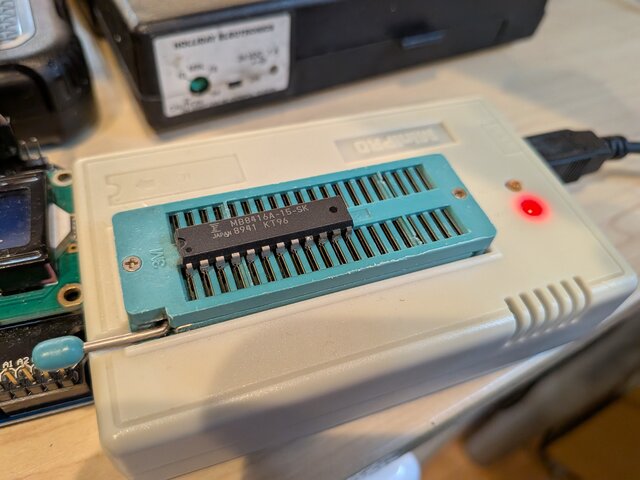

念のため剥がしたSRAMの方もチェックしてみましたが、特に問題なし。

せっかくなのでソケット化しておきましたｗ

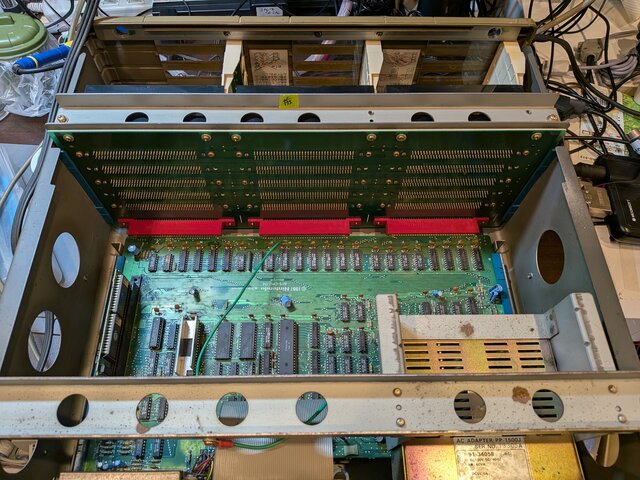

では、ここからはバラしたときと逆の順番で組み立てていきます。

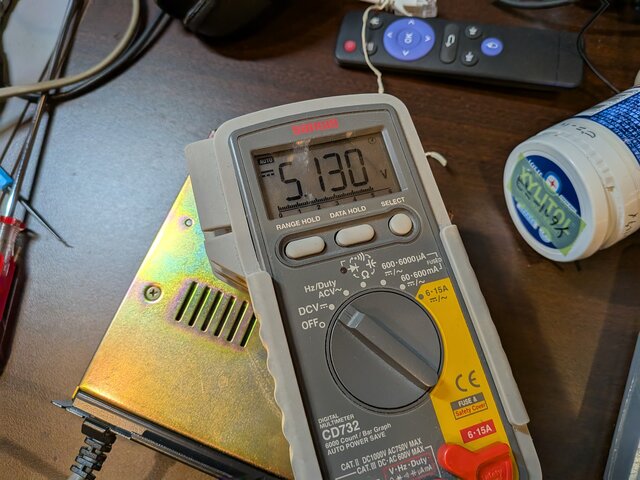

nesdev.orgのWikiを見ると、電源ユニットはよく壊れて異常に高い電圧を出すみたいな情報があったので、単独で確認してみましたが、普通に5V強だったので大丈夫そうです。

電源も取り付けたので、ひとまずカートリッジ無しで起動してみたいと思います。ドキドキ・・・。

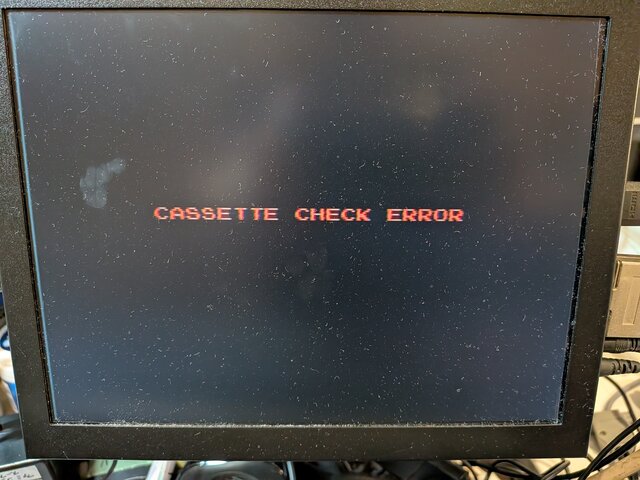

おおお、画面出た！「CASSETTE CHECK ERROR」の文字列が出てる！やった！

カートリッジを刺してみました。

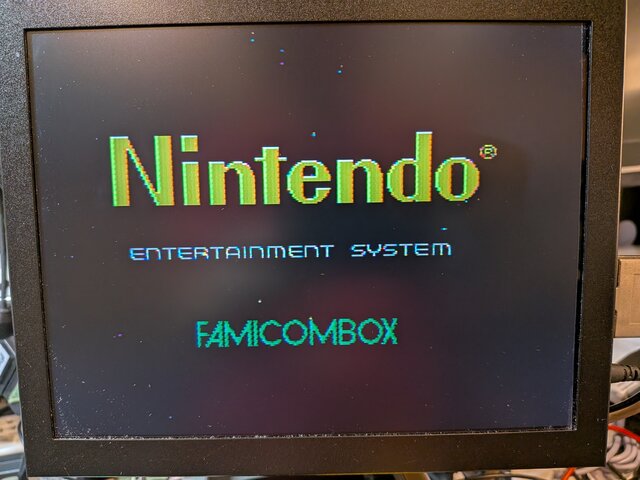

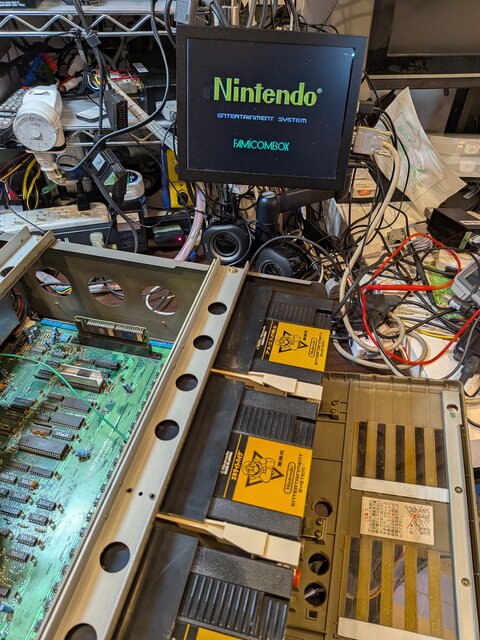

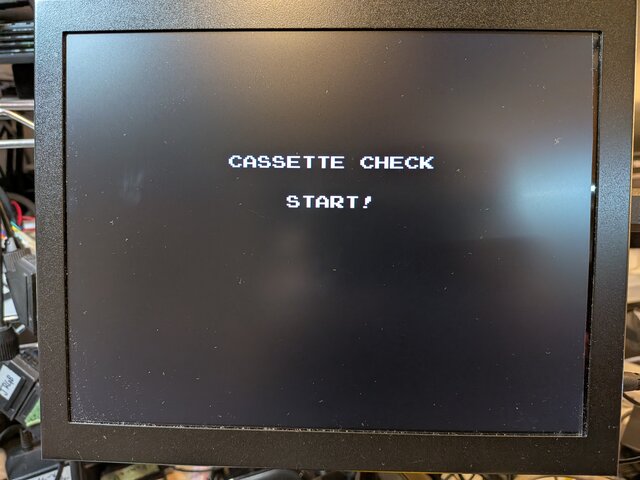

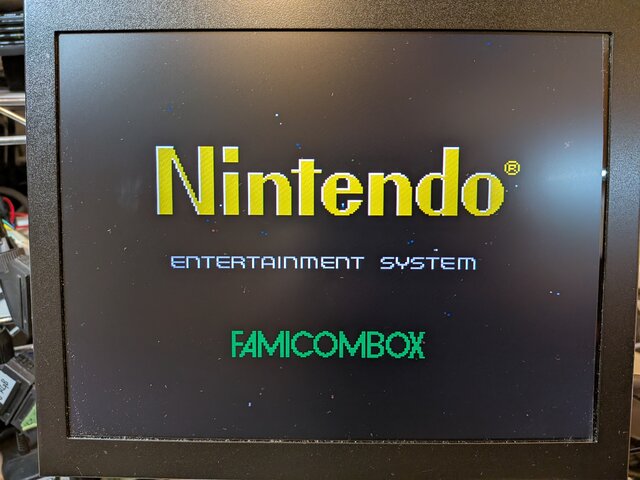

しばらく黒画面のままで嫌な汗が出ましたが、じっと耐えたところ、任天堂のロゴとファミコンボックスのロゴが！やった！ (後でわかったんですが、最初にカートリッジを1本ずつ数秒かけてチェックして回っているようで、そのせいで嫌な間が空くようですｗ。カートリッジ横のLEDの点滅を見ることで、今どこがチェック中なのかわかるので、安心できそうｗ)

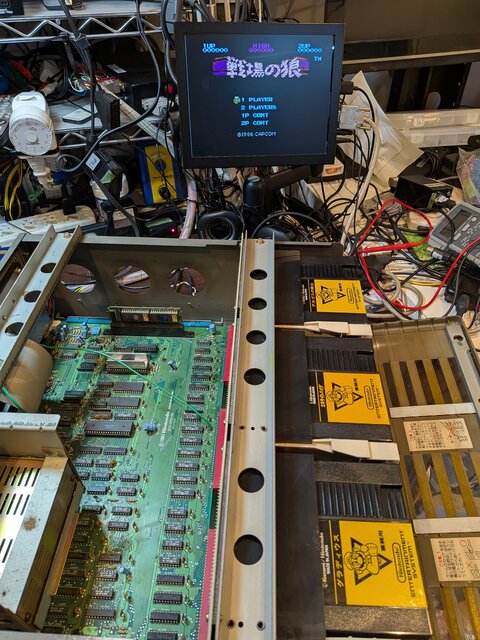

デモ中は、先の画面と装着されたゲームの起動画面が10秒ずつくらい、交互に表示される感じで、非常に慌ただしいですｗ。ディップスイッチを変更すれば、デモの時間を20秒にまで伸ばせる模様。

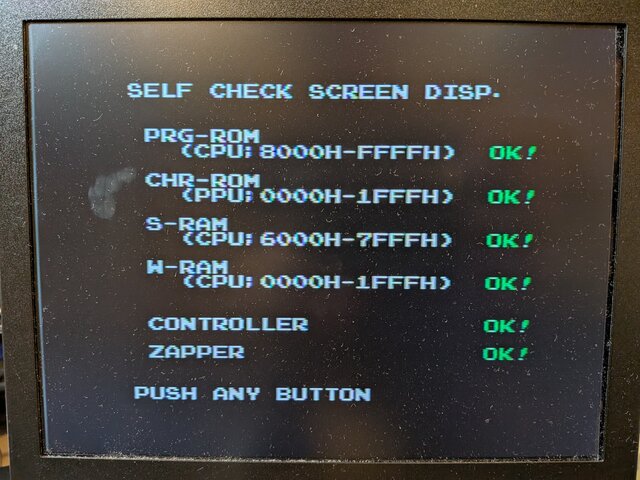

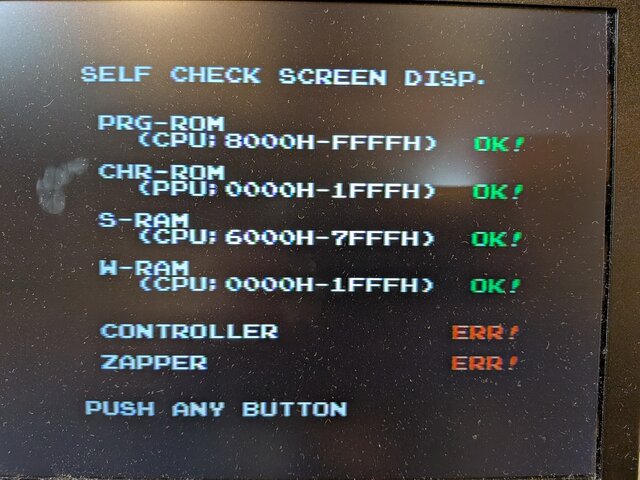

ディップスイッチをいじることでテストモードに入れました。さすが業務用装置。・・・あ、コントローラー類、つなぐの忘れてたｗ

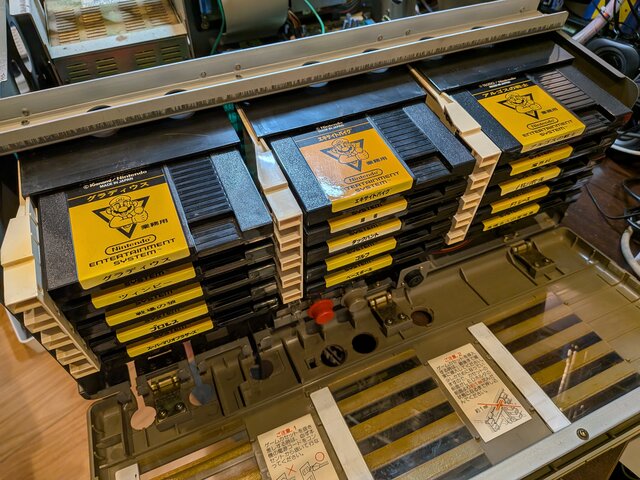

ちゃんとつなぐとこうなります。

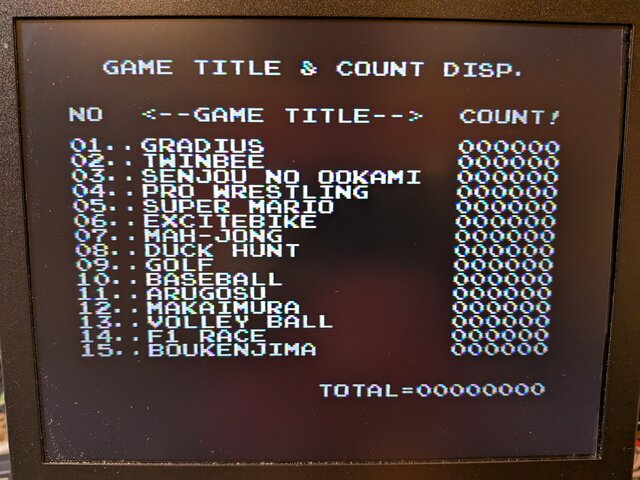

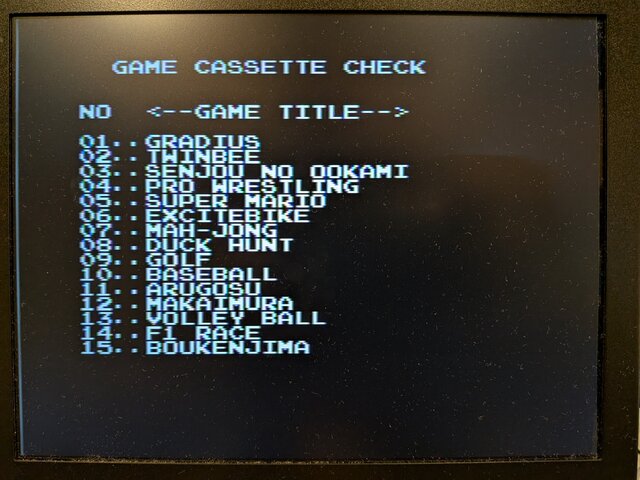

装着されているゲームのタイトルリストも表示されるんですね。タイトル情報自体は、内蔵カートリッジのROMに入ってるっぽいです。カートリッジチェックのところでチェックサムを計算して照合してる感じなのかな。

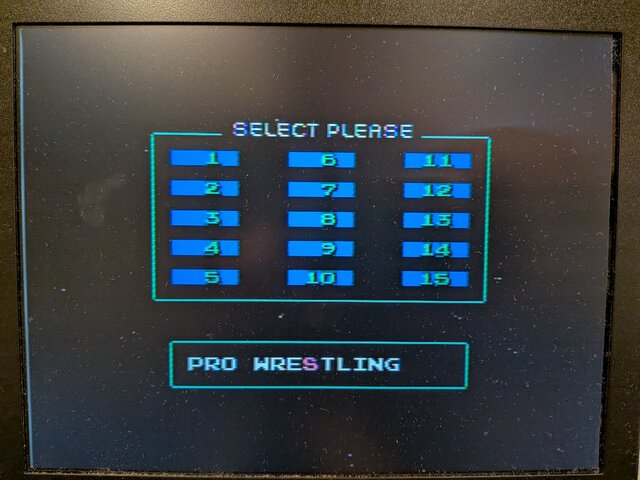

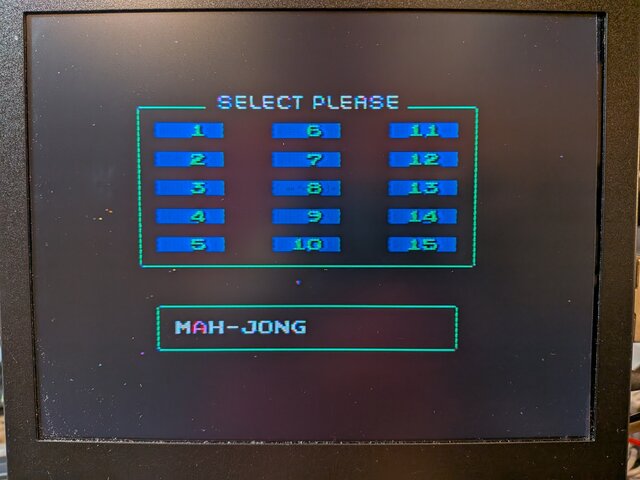

ゲーム選択画面はこんな感じなのかー。

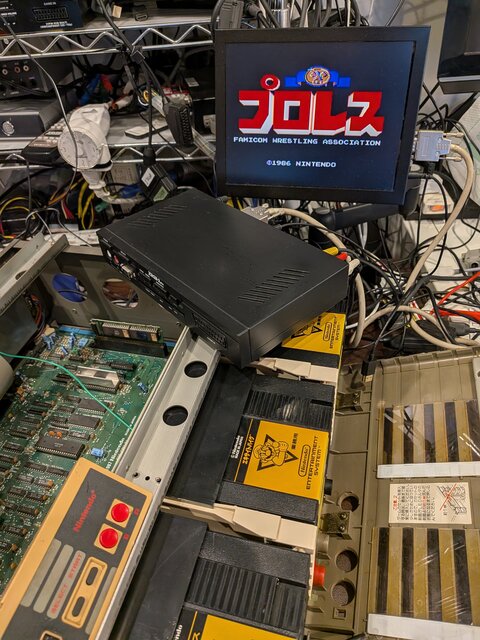

ちなみに、当初、Framemeisterのコンポジットビデオ入力に繋いで映していたんですが、なんかプロレスに切り替わるところで画面が映らなくなる現象が多発したのでXRGB-2plusに切り替えました。切り替え後は超安定。どういう塩梅なんだろうｗ

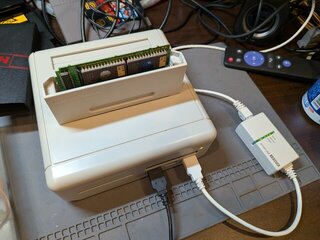

レトロフリークを引っ張り出してきて、例のファミコンボックスの内部カートリッジ基板を読み込ませてみました。

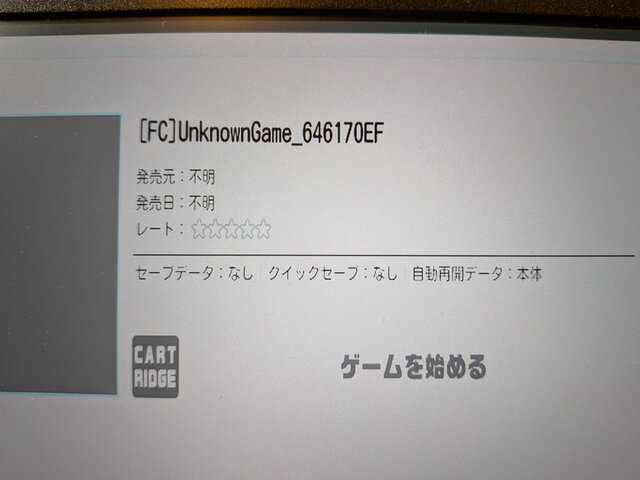

何だかわからんと言われました。まあ当然かｗ

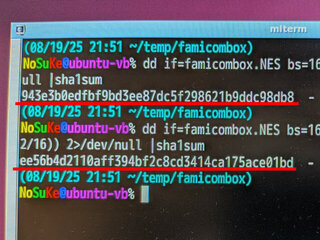

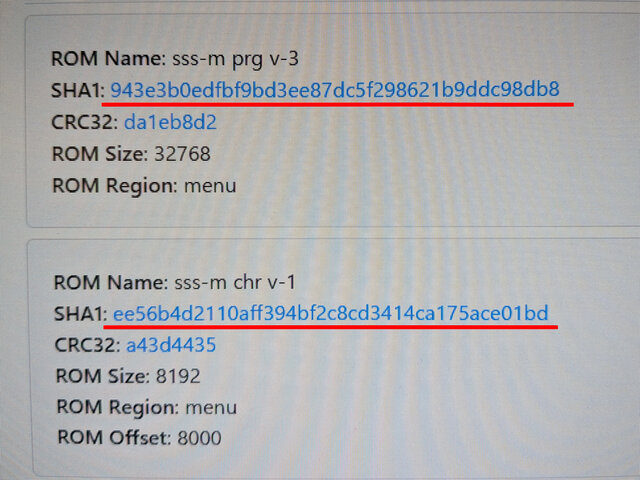

そのままSCPでNESファイルを持ってきて (色々細工したSDカードで立ち上げているので、USB Ethernet変換アダプタからSSHで接続できるようになっている)、先頭16Byteのヘッダを取り除いて、先頭32KB (256Kbit)と末尾 8KB (64Kbit) のSHA1を調べてみたところ、ネット上のDBと合致。カートリッジのROMに異常はなさそうです。よしよし

では本体の分解清掃の方を再開。今日はカートリッジスロット基板を外すところから。カートリッジスロット基板は、抜き差しの際に強い力が加わる部分だからか、ケースと、ケースにネジ止めされた支柱に多数のネジでガッチリ固定されています。

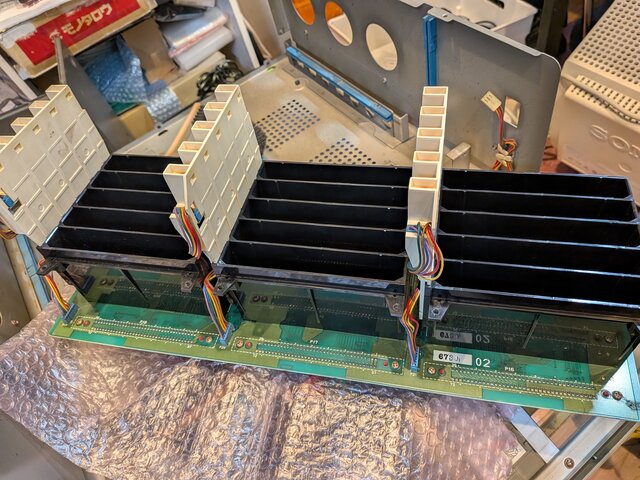

ネジを抜きまくって無事外すことができました。でかい・・・。

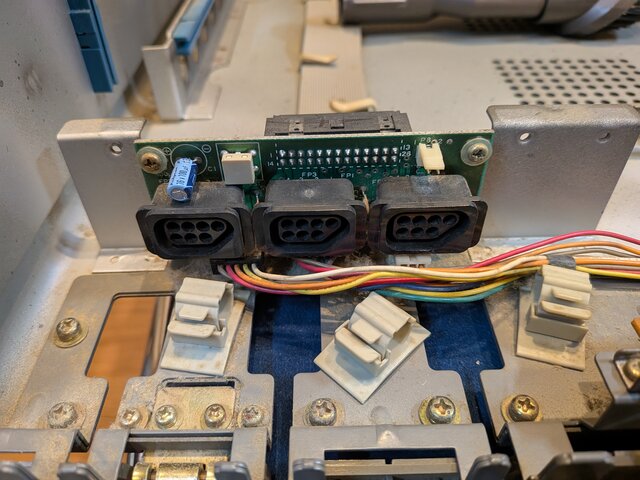

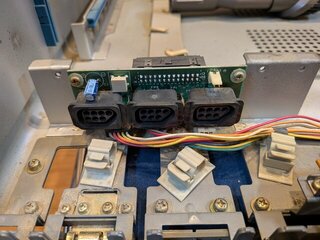

あとは細かいものが残るのみ。コントローラーポートのついた基板。

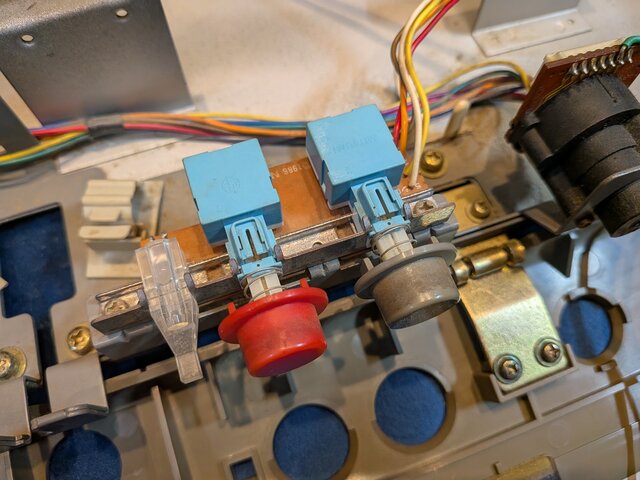

リセットなどのスイッチのついた基板。

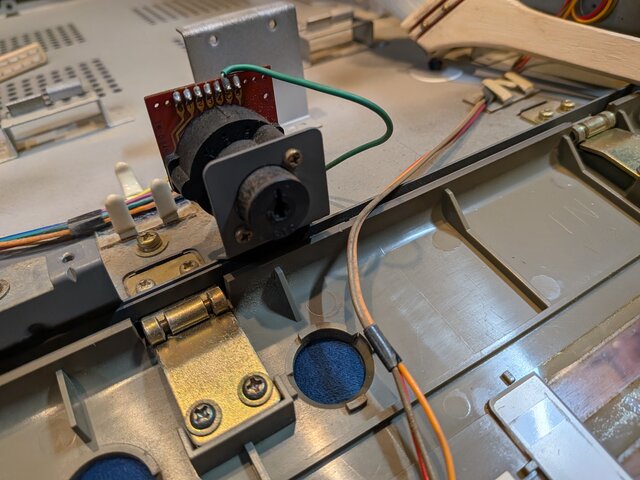

そして鍵付きスイッチのついた基板です。

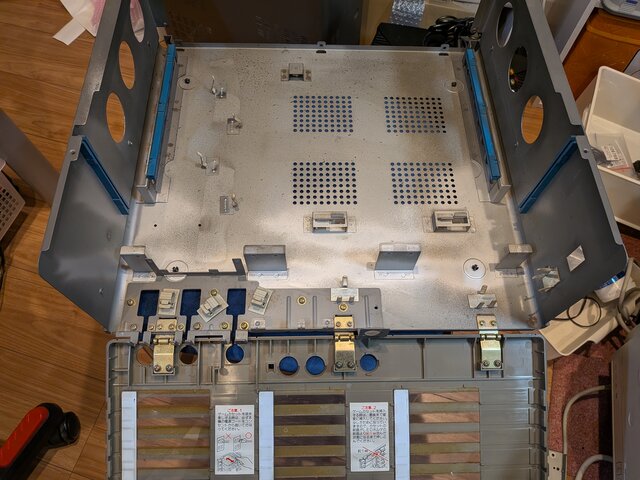

その他のコード類も全部はずして、しっかり清掃。だいぶ綺麗になりました。

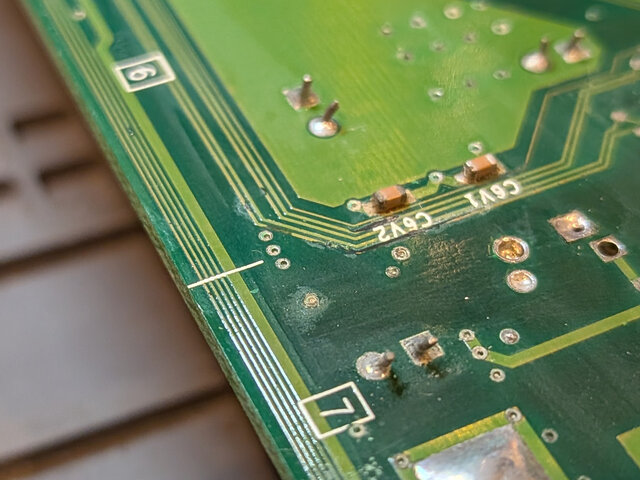

メイン基板の例の腐食してそうなところは、やはり非常に怪しい感じですね。導通を確認したいところですが、ちょうどチップの下を通っているのが辛いところですｗ

あと、昨日みつけた謎のチップ 3199A ですが、nesdev.org のファミコンボックスに関するWikiページ に情報があり、コインカウンター関連のチップであるということを教えて頂きました。名前的には3193Aや3198Aと名前が似てますが、機能的には全然別物なんですね。

https://t.co/cKPzzFSF7X

すんません、改めてNesdev漁ったらcoin timerとあったので、コイン投入制御用のICかもしれません

— タマネギ炒め (@tamanegi_itame) August 19, 2025

というか、nesdev.orgのWikiページ、情報量多くて凄すぎなんですがｗ。DIPスイッチの意味をはじめ、知りたかったことの大半が書かれていました。ありがたい。

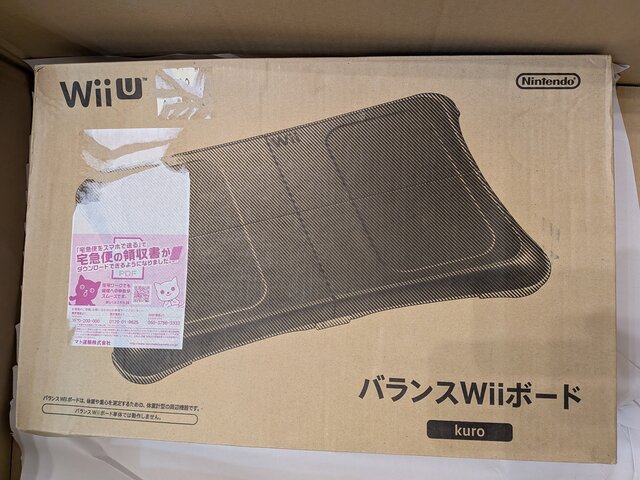

なぜか今頃になってバランスWiiボードを購入してしまいましたｗ。お子様が、実家で遊んだWii Fit Plusがめちゃくちゃ面白かったらしく・・・

というかリビングのWii U、流石に誰も遊ばなくなったので、いい加減撤去しようと思って配線外すところまで進めたのに、また配線しなきゃならんのか・・・ｗ

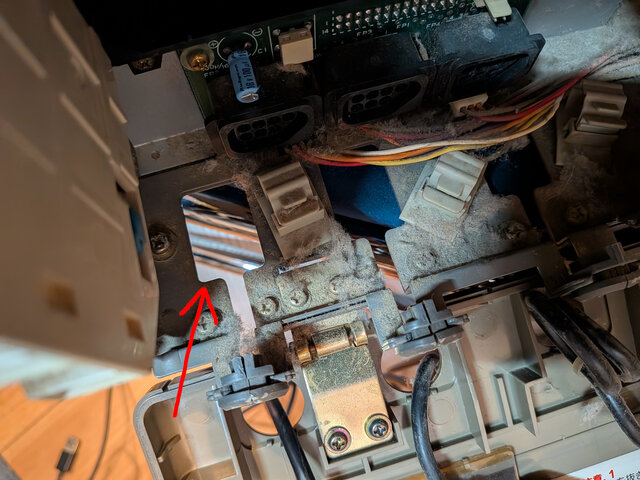

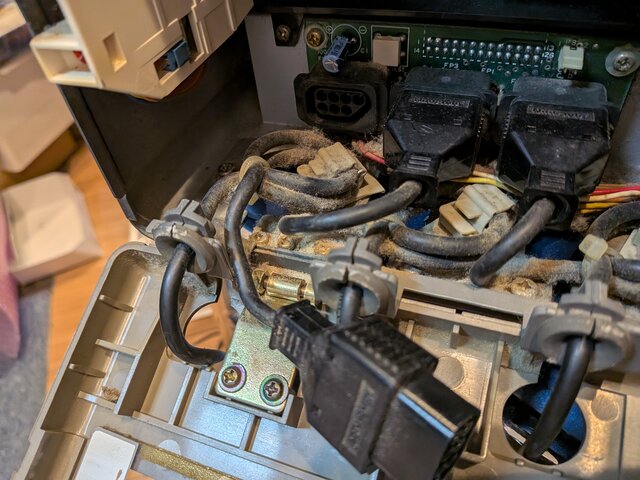

先日フロントパネルの鍵を開けることに成功したファミコンボックスの中身を掃除してみることに。まずはコントローラーのケーブルから外していきます。左から1P、2P、ザッパー用です。

外したコネクタは、ケース下部にある、コネクタの形に合わせて開けてある穴を通して抜くようです。何かすごいなｗ

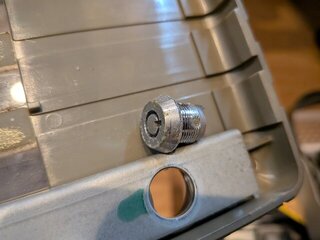

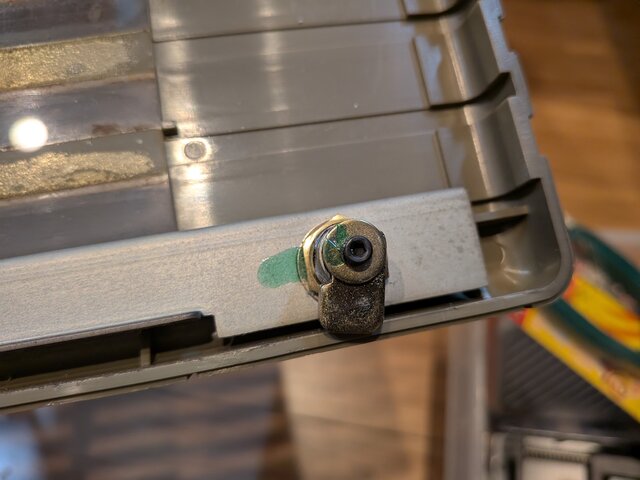

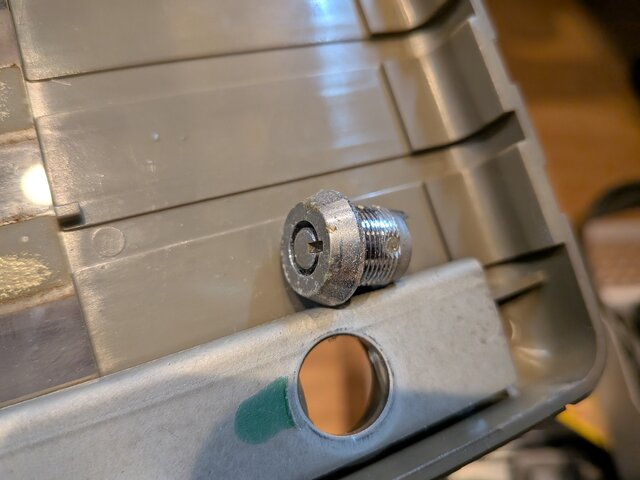

八万ロックはとりあえず邪魔なので外します。

めちゃくちゃ簡単にバラせました。開いてしまえばこんなものか。代わりに手で回せるノブみたいなのをつける？

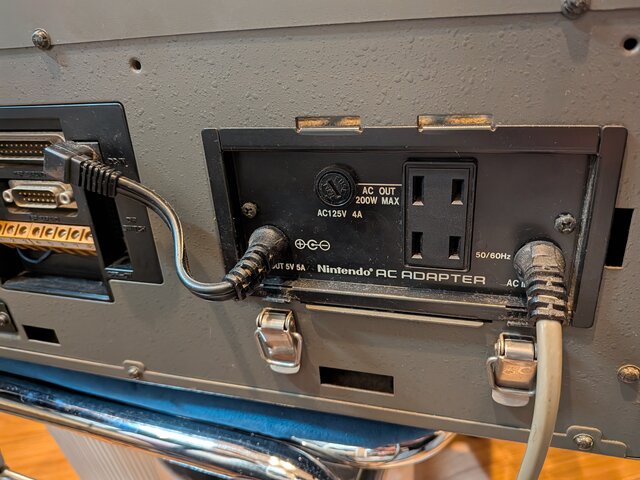

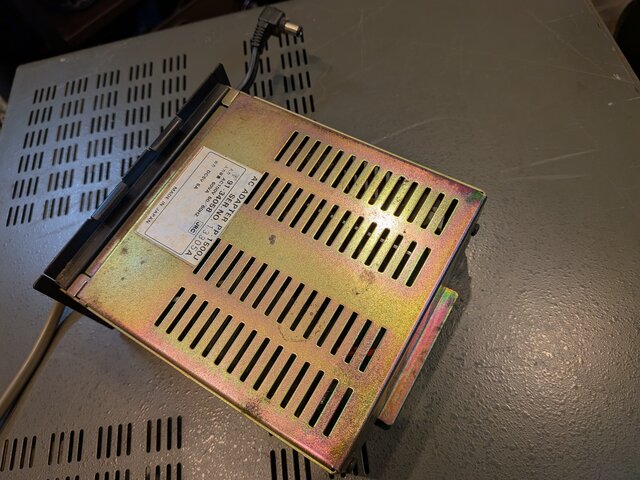

電源ユニットというか、ACアダプタ。

鍵と関係なく、下側のロックを外して引っ張ったら抜けました。奥で何かにつながっているわけでもなく、給電は外側のプラグのみで行うようです。

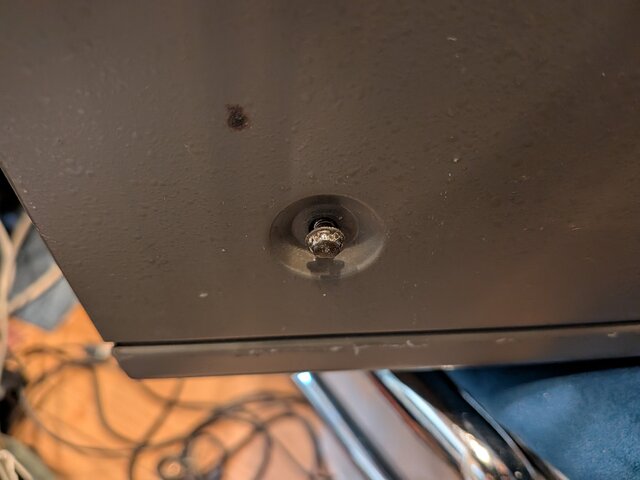

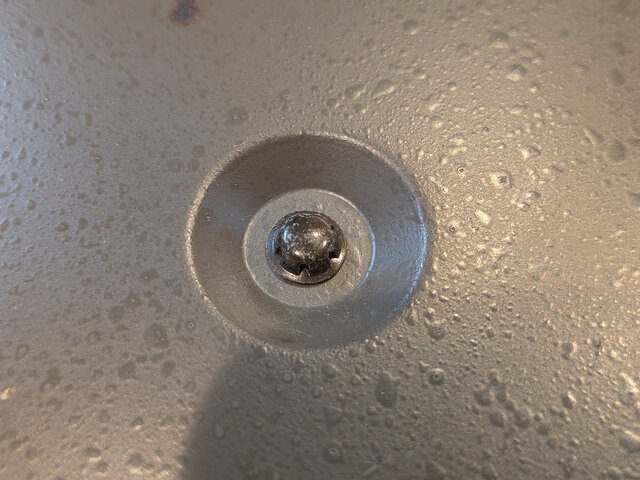

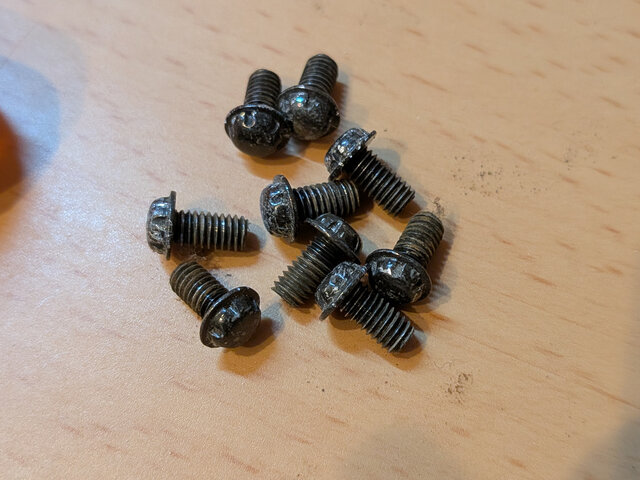

で、ここからさらに分解していくには、この大量のラインヘッドのネジを外していく必要がありそうです。

なんだ、スーファミと同じじゃんと思うかもしれませんが (自分も最初そう思ってた)、これ、頭の部分の直径が6mmくらいあって、スーファミ本体用のドライバー (DTC-27) でも開きませんｗ。こちらのサイトによると、6mmなのはLH-4という番号になるようです。 そうすると、このあたりのドライバーで開くのかな？ うーん。

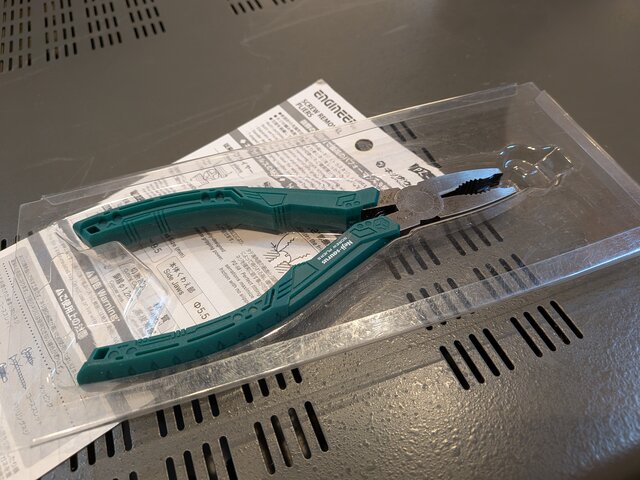

まあ、冒険してもいいんですが、正直、今すぐ開けたいんですよね。幸いなことに、すべてのネジは浅いところに位置しています。つまりは、これが使えちゃうわけで・・・ｗ

ラインヘッドのネジは、その構造上、ネジザウルスと非常に相性が良いですねｗ。大して力をかけなくてもしっかり噛み合ってくれて簡単に回りましたｗ。ちょっと回すと、後は手で回せるやつも結構あったりで、面白いように外れます。いやー、気持ちいいｗ

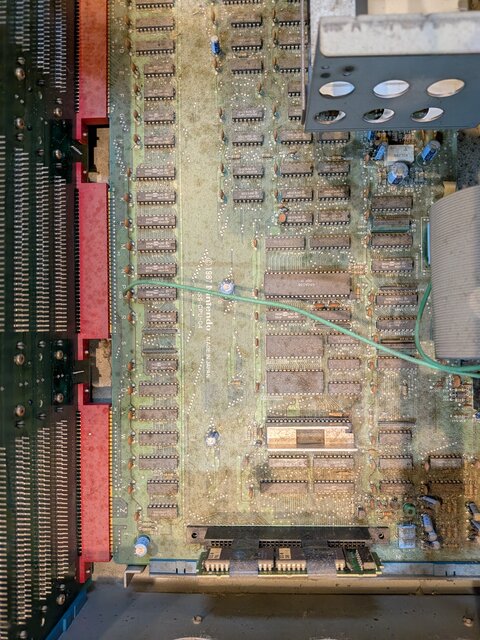

カバーを外してついにメイン基板に到達。うーん、めちゃくちゃ汚いｗ

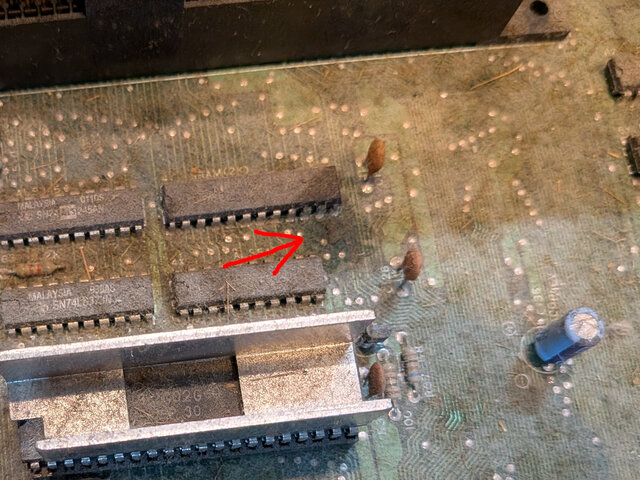

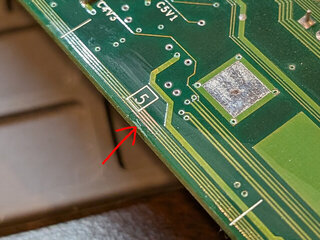

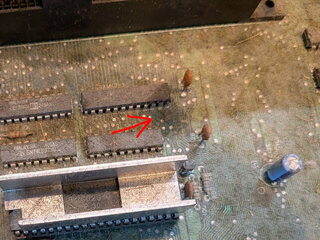

うわー、この辺、周りと違ってちょっと湿った感じですね。腐食してそう・・・。

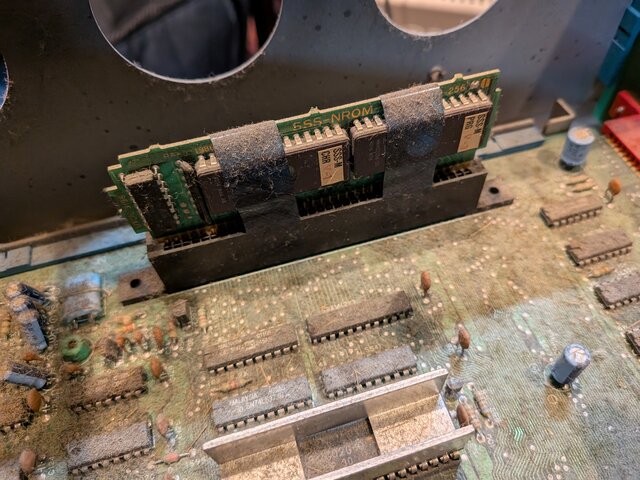

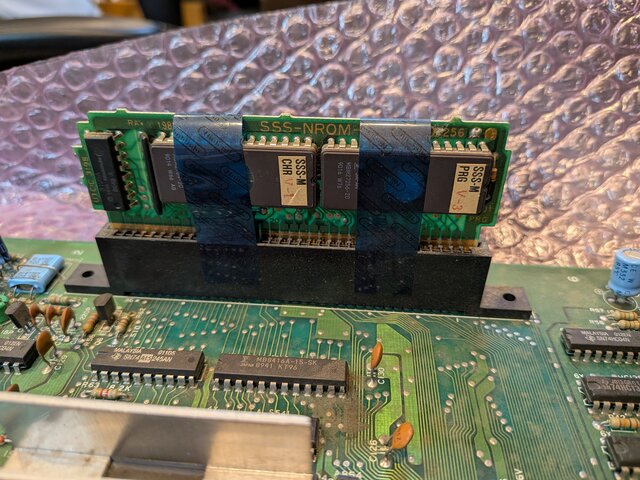

基板上のソケットにはROMを搭載したサブ基板が刺さっていました。これがゲーム選択とかの制御を担当する特別なプログラムなのかな。基板自体は、他のROMカートリッジの中身と同じっぽいですね。

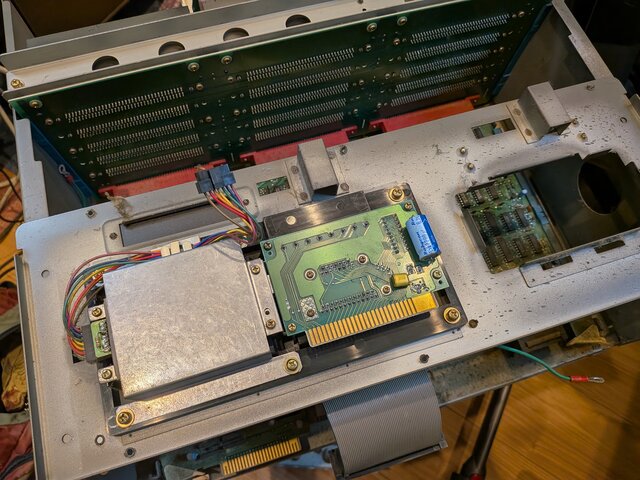

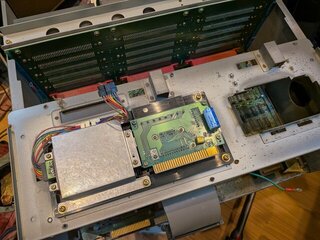

さらにラインヘッドネジを抜いて、背面パネルも外しました。

ここからは刷毛や掃除機でホコリを取り除いていきます。

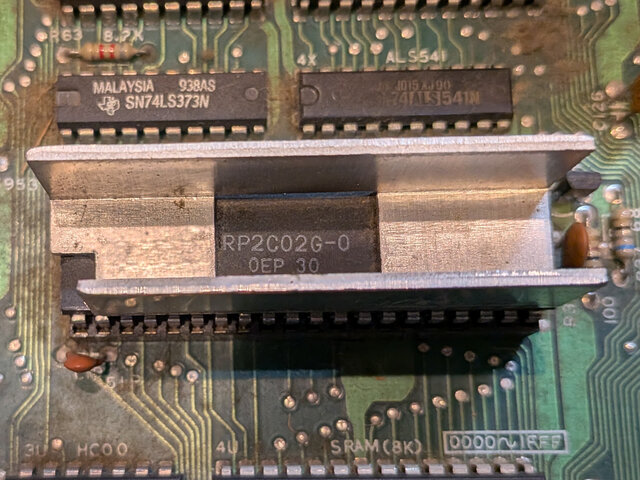

PPUはRP2C02G-0でした。普通のファミコンと同じですね。ヒートシンクなんかついちゃったりしてるんで、RGB対応のチップでも載っているかと期待したんですが、残念ｗ

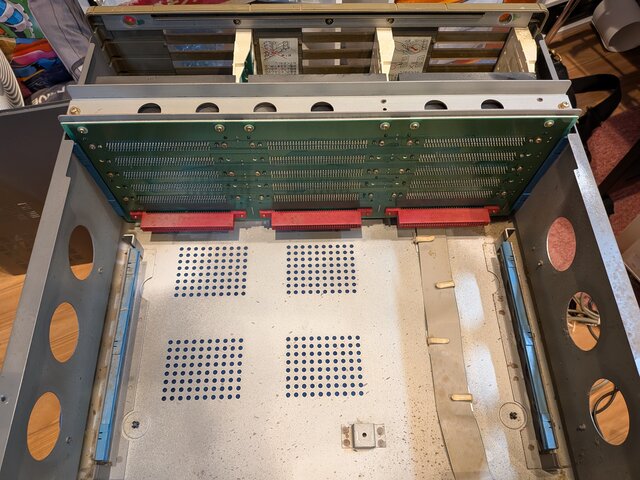

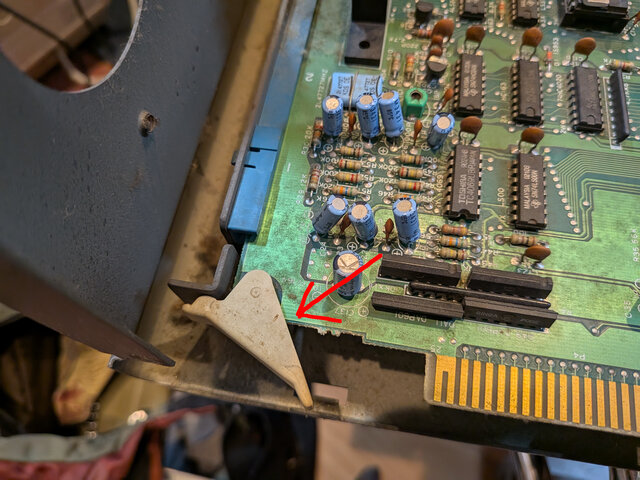

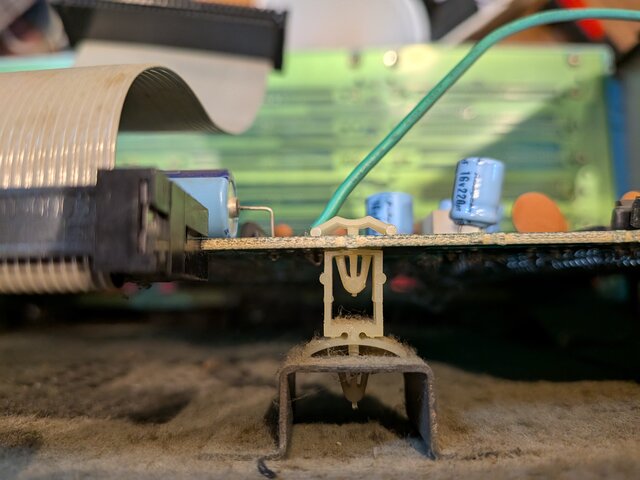

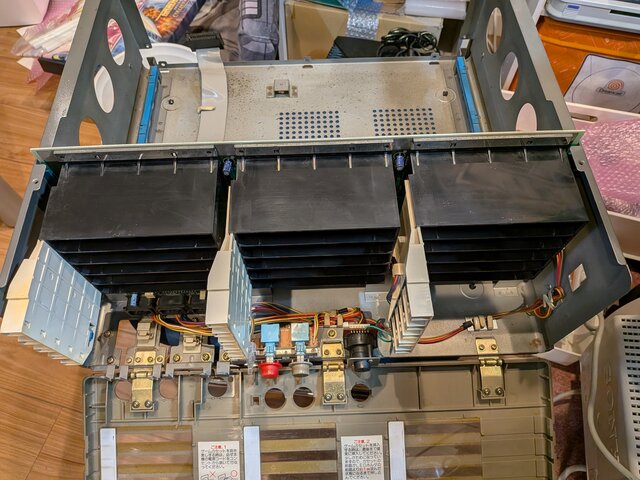

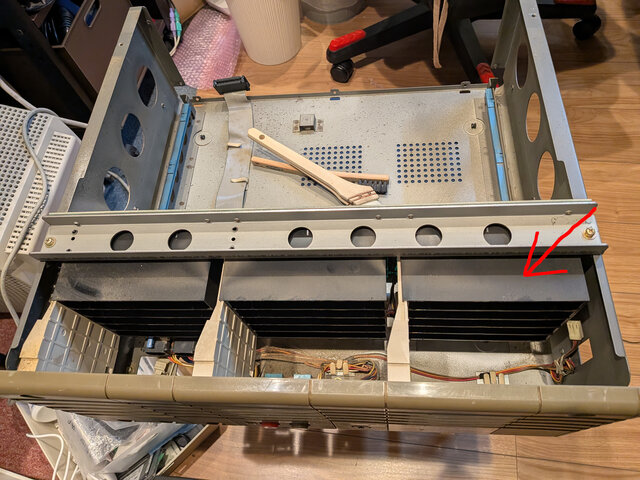

メイン基板は、レールに支えられた状態でカートリッジスロットが15本ついた基板に垂直に刺さっています。ケースにはネジ止めされておらず、この変な形のスペーサー 1個で固定されていました。

スペーサーを外して、フラットケーブルを抜いてやれば、後は左右のレバーを起こすだけで、メイン基板がカートリッジスロット基板から抜けます。

抜いた直後のところの写真は撮り忘れｗ。掃除の邪魔なので、カートリッジ基板は一旦外します。

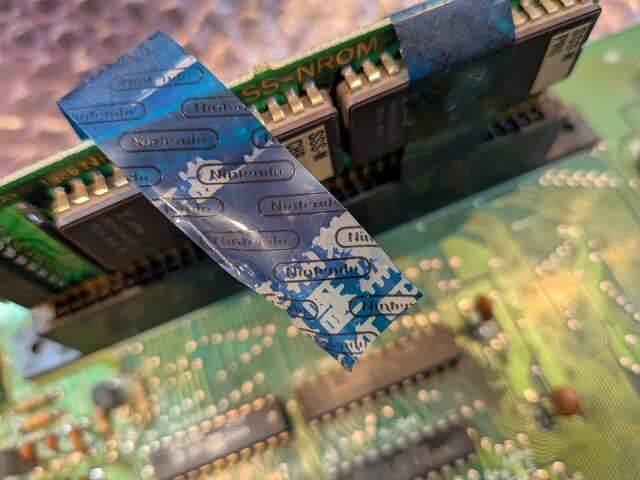

カートリッジ基板を固定しているテープには任天堂のロゴが入っていました。緩んで抜けないようにするために貼ってあるのかと思ったんですが、剥がすと「開封」という文字が浮かび上がることから考えると、封印用なんですかね。

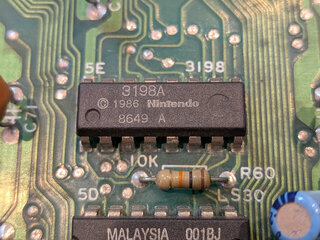

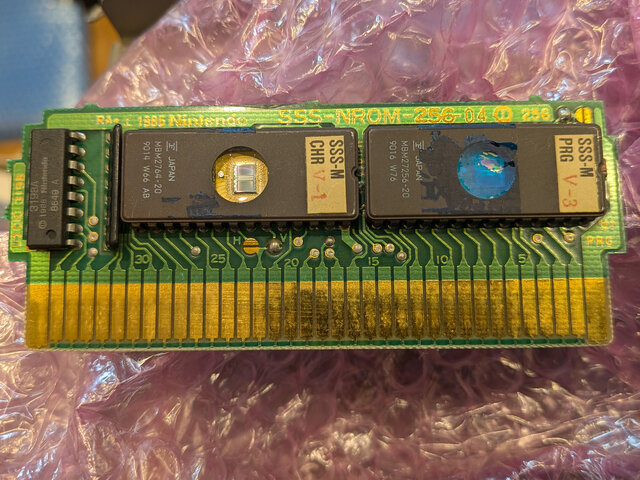

カートリッジ基板を抜きました。256KbitのプログラムROMと64KbitのキャラクタROMの他、3198Aが載ってますね。先日開けてみた、ファミコンボックスのスーパーマリオのカートリッジ基板とほぼ同じ構成です。

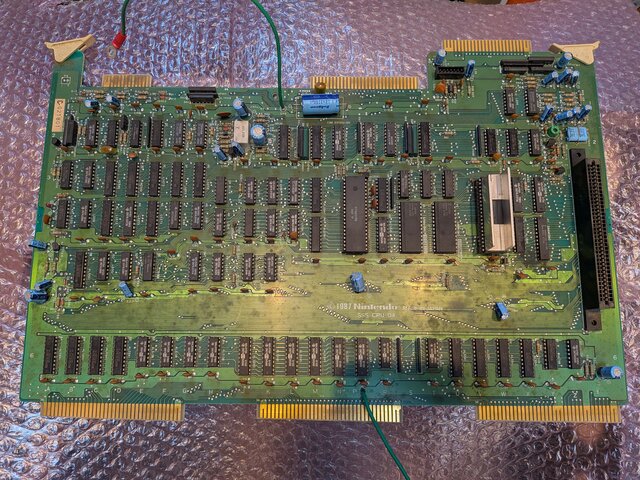

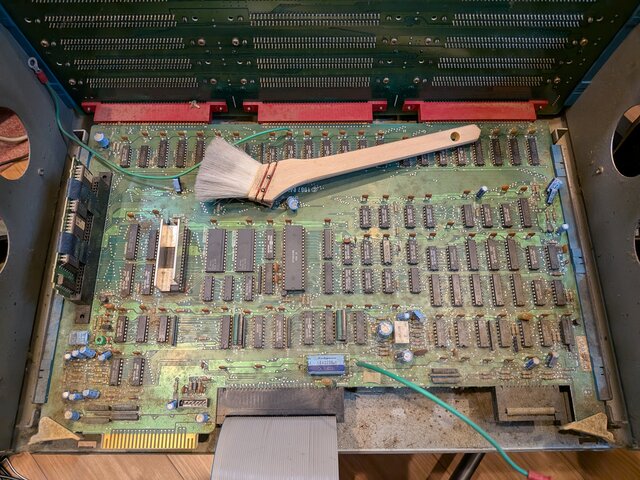

こちらはメイン基板の全体像。ホコリを吸ったくらいじゃ全然綺麗になりませんｗ。水洗いするか迷うところですｗ

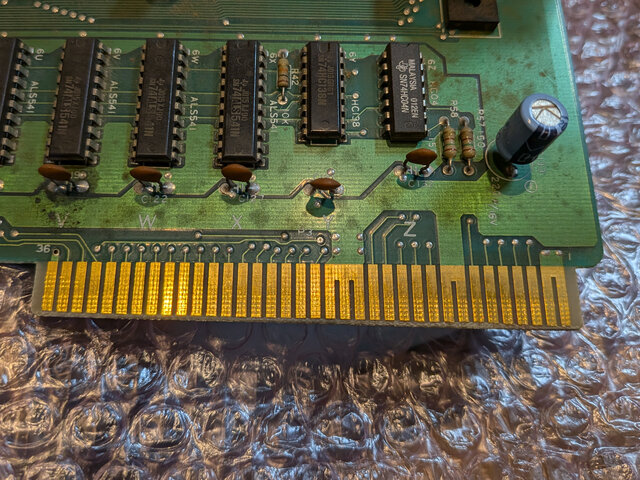

カートリッジスロット基板のスロットに刺さるエッジコネクタは、よく見ると若干斜めにカットされていました。こうしておくと刺しやすくなるんでしたっけ？

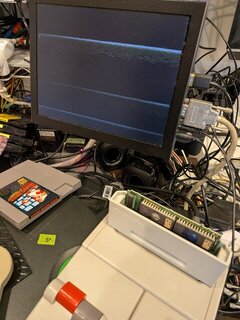

試しにカートリッジ基板を、NES変換アダプタ経由でニューファミコンに刺してみたんですが、まったく起動しませんでしたｗ。エラー画面くらい出るかと期待したんですが、残念。

ケース側にはまだカートリッジスロット基板がついていますが、続きは明日かな。

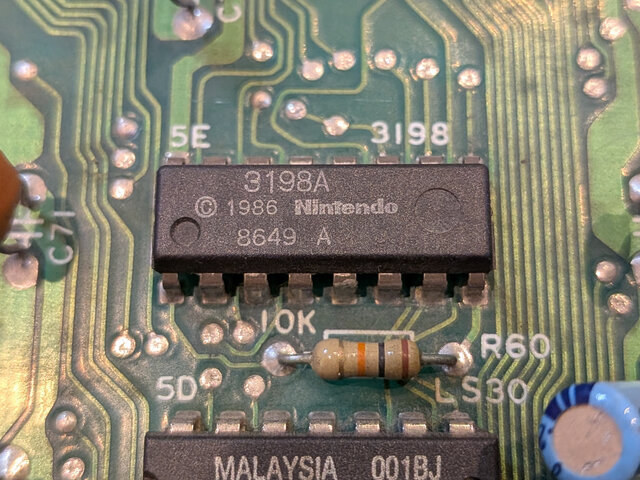

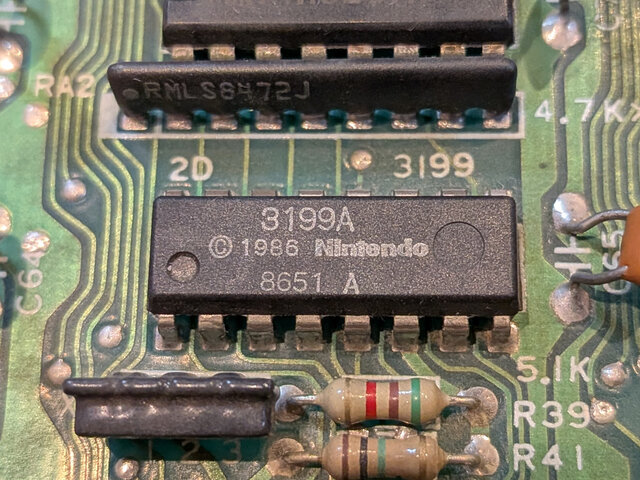

ちなみに、メイン基板上には、カートリッジのチップと対になって動く3198Aがあったほか、3199Aという別のチップもありました。何だろうこれは。別のプロテクションチップも載っている？外部拡張用とか・・・？ なぜか若松通商に在庫がありますｗ。 (追記: Xで3199Aはコインカウンター関連のチップということを教えて頂きました。)

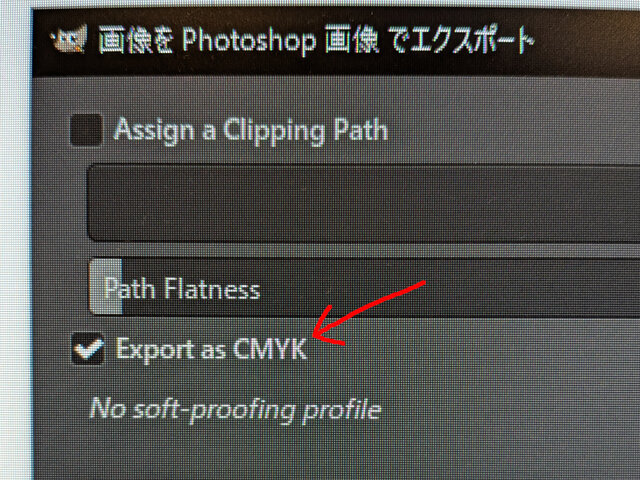

頼まれている原稿の締切まであと1週間もないことに気が付き、慌てて組み上げ作業に着手。今回はPSD形式でCMYKでのデータ提出が要求されていたので、最悪素材と完成メージを提出して、先方に組み上げてもらうことも考えていたんですが、調べてみたらGIMP 3.0だとPSDに書き出す際にCMYKを選べる模様。これは知らなかった・・・。

そしてPSDに落としたときに、基板の写真の色が超くすんだ感じになるということも初めて知りましたｗ。うーん、どうしよう。こんな問題があったとか知らなかった・・・。

ゲームラボの記事を書く際は、そんなことまったく考えていなかったけど、特にくすんだ感じもなかったと思うんですよね。デザイナーさんの力なんでしょうか (実はめちゃくちゃお手数おかけしていたのか・・・？)

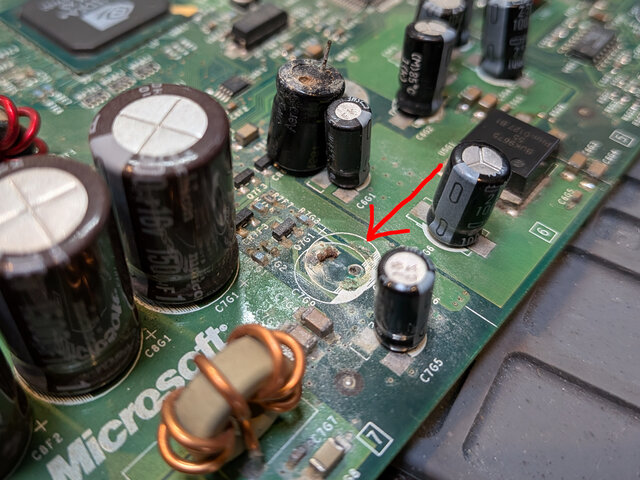

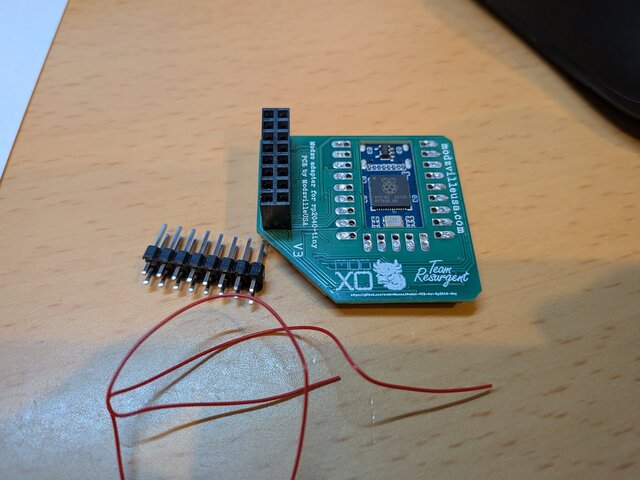

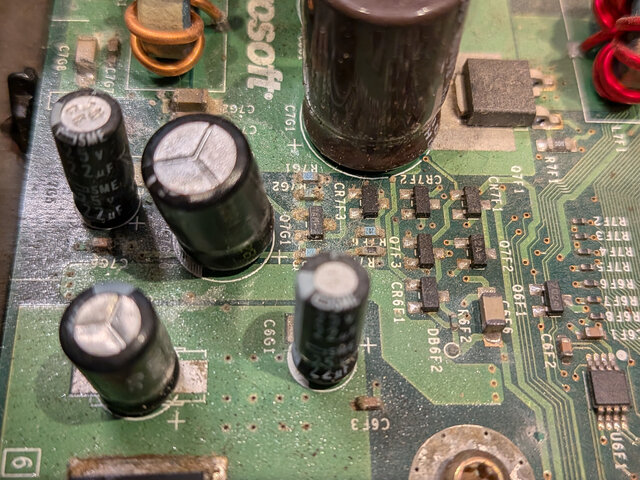

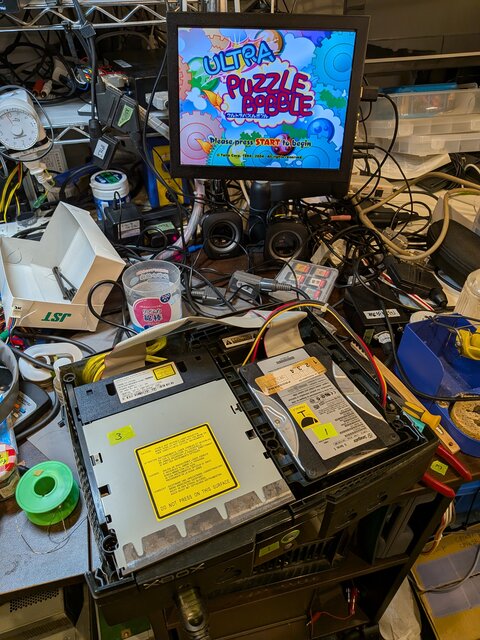

初代XboxでHDDが死んでるやつを何とかしたくて、試しにModXo用のアダプタ基板 + RP2040-Zero (公開されているデータを元に基板を作って組み立てたやつと思われる) を買ってみました。あ、ModXoは、Raspberry Pi PicoとかRP2040-Zero を使って作る初代Xbox向けのModchip的なもの・・・だと思います。何ができるのかはまだよくわかっていません・・・ｗ

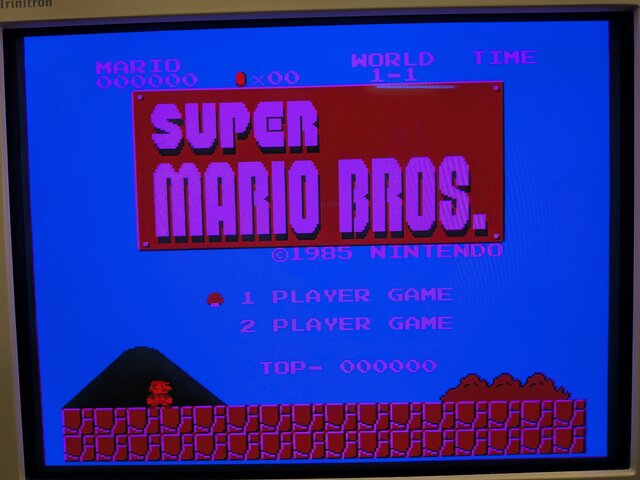

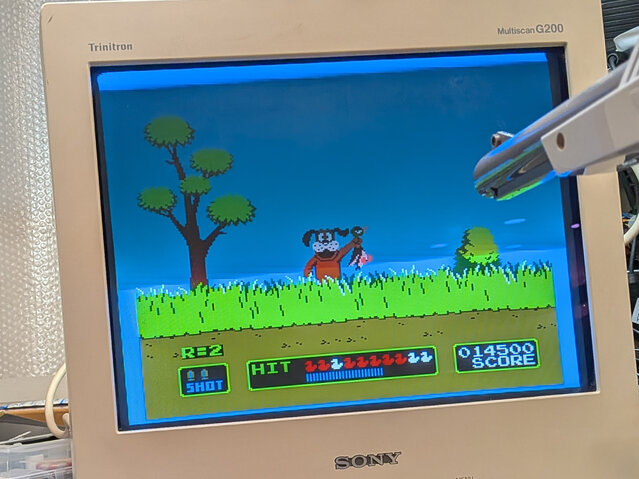

昨日の分解清掃したCRT (ソニーのG200) ですが、通電したらちゃんと映ったので、NESの画面を映して、NESRGBでRGB化してあるNES本体 + NESのザッパーでダックハントを遊べるか試してみました。

XRGB-3のラインダブラーモードで試してみたところ、あっさり成功。

いやー、何か液晶モニタにできないことができるというだけで、不思議と嬉しい感じになりますｗ。でかくて場所を食うという点については相変わらずですがｗ。ふふふ、こうなると、色々映してみたくなりますね・・・と思っていた矢先、突如ディスプレイに異常が。何と緑が表示されなくなりました。常にレベルゼロの状態に。

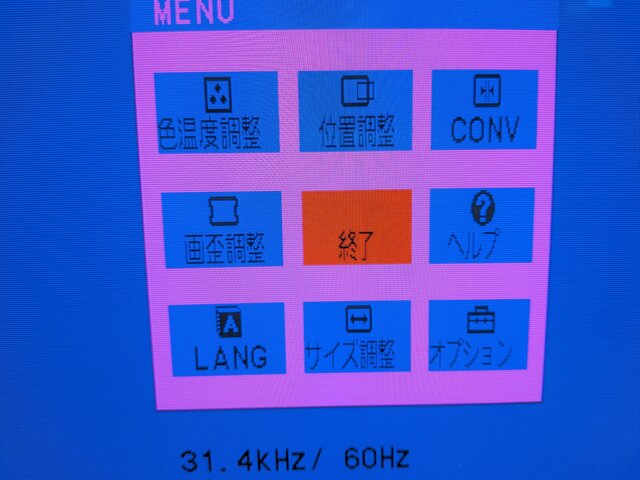

OSDでも緑色がまったく出ていない状態なので、入力信号の断線とかではないようです。

ChatGPTにどんな原因が考えられるか意見を求めてみたところ、はんだクラックや、ビデオアンプ回路の故障なんかを挙げてくれました。んー、なるほど。せっかくなので、もう少し見てみますかね。しかし、またこれ開けるのか・・・トホホ

ちなみに、XRGB-3のラインダブラーモードで試す前に、XRGB-2plusでも試してみたんですが、こっちは撃ってもヒットにならず、まったく遊べませんでした。こっちもラインダブラーだと思うんですが、何が駄目だったんだろう。もし画面を直せたら、改めて調べてみよう。直せたら、ね・・・。

ダックハントをNESのザッパーで遊べたので、ファミコンの光線銃対応ソフトも試してみようかと思って (G200の色がおかしくなる前の話) 、ニューファミコンに接続してみたんですが トリガを引いても無反応。調べてみると、どうもNESのザッパーはニューファミコンでは使えない模様。

・・・なんてことをツイートしてたら、簡単な改造で利用可能になるとの情報が。うおお、知らなかった！早速やろう！ (と思った矢先にCRTで緑が出なくなってしまったので未実施ｗ)

以前ツイート見たなーと思ったら
いいねしてあった😅 https://t.co/Pnd2HszhWA

— こひめ (@kohime999) August 16, 2025

eBayでMX29LV160TMCの5個入りを買ったのに1個しか入ってなかった件、出品者から返信があり、残りの4個を送るよとのことでした。まずは一安心。

先日18年位前まで実家のMacで使われていたことが判明した20GBの外付けHDD、とりあえずLinuxでデータを消しておこうと思ったんですが、fdiskで見ても全然パーティション情報が表示されません。どうなってんだ・・・？

調べてみると、「HFS+のドライブはfdiskじゃだめで、partedを使うべし」との情報があちこちに。これは知らなかった・・・。というわけで、あちこちに書かれている情報の通り、fdiskではなくpartedを使ってドライブを開いてみたら、パーティションテーブルの参照と消去に成功しました。良かった良かった。

ちょっと前にマイナンバーカードの電子証明書の期限が切れるというお手紙が来たので、区役所に更新しに行ってきました。更新手続き自体はすぐ終わったんですが、なぜか最初に、他のマイナンバー絡みの手続きの人と一緒の、窓口が1個しかない列に並ばされ、「ここだと時間がかかるので別のところで手続きしてください」と言われるためだけにかなり待たされたのが微妙な感じ。仕組み上どうしても避けられなくてみたいな話をしていたので、排他制御とかロードバランシングとか、そういうのの一環なのかな？ｗ

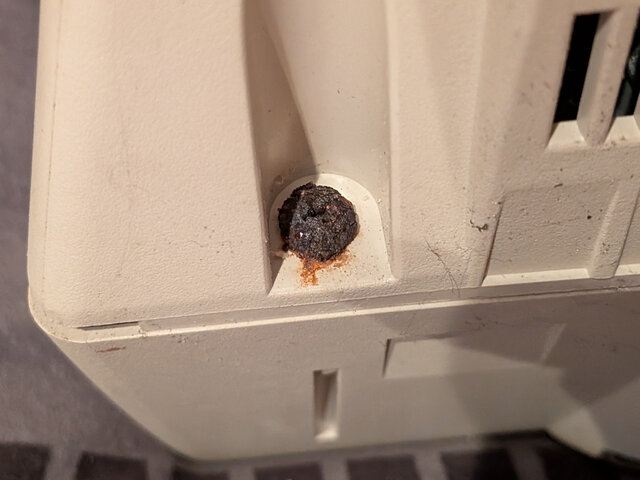

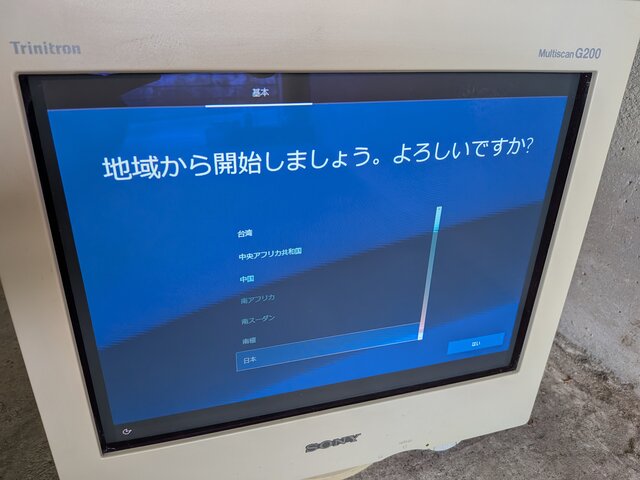

実家から持ち帰ったCRT (ソニーのG200) を分解清掃してみることに。おそらく、中に色々と砂やら何やらが入り込んでると思うんで・・・。が、初手でいきなり問題発生。画面下部についているネジの片方が、錆びてボロボロな状態ですｗ。当然、ドライバーを刺しても、回りません。

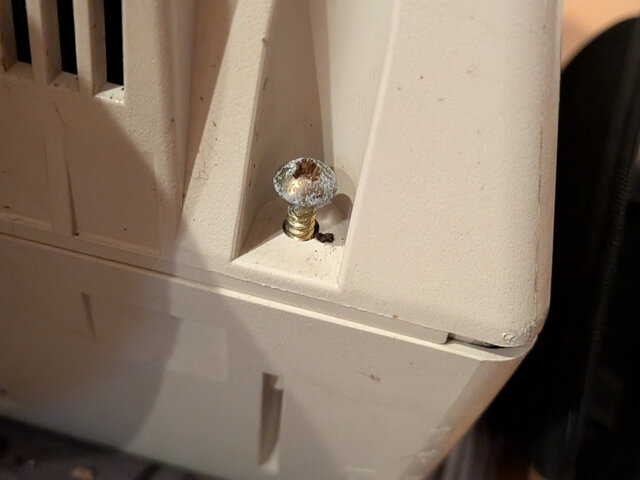

反対側の対になるネジは、ここまでひどくなくて、普通に外すことができたんですが・・・。

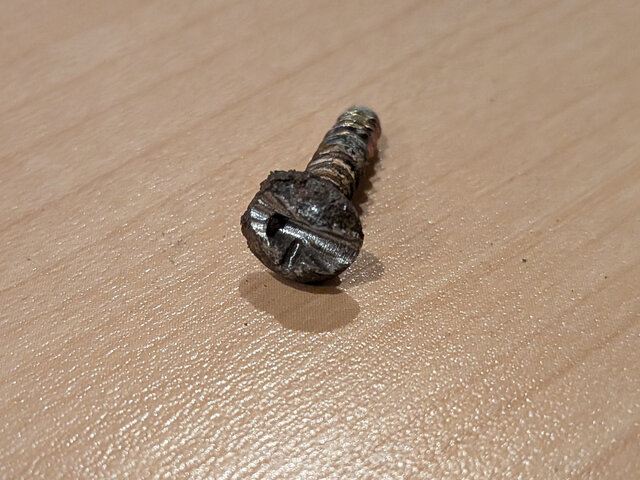

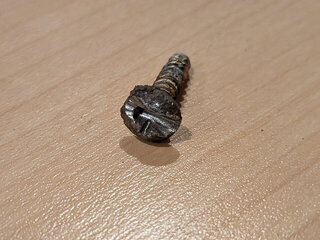

ネジザウルスも差し込めないような狭いスペースだったので、ネジの頭の下の方の錆びてないところに新たに溝を切って、マイナスドライバーで無理やり回す作戦に。溝を切る方法で試行錯誤したり (最終的にミニルータで削ることにした)、当初切った溝がネジの中心から外れていたりとかで色々とハマったんですが、どうにかマイナスドライバーで抜くことに成功。ネジ1本抜くのに2時間もかかるとは・・・ｗ

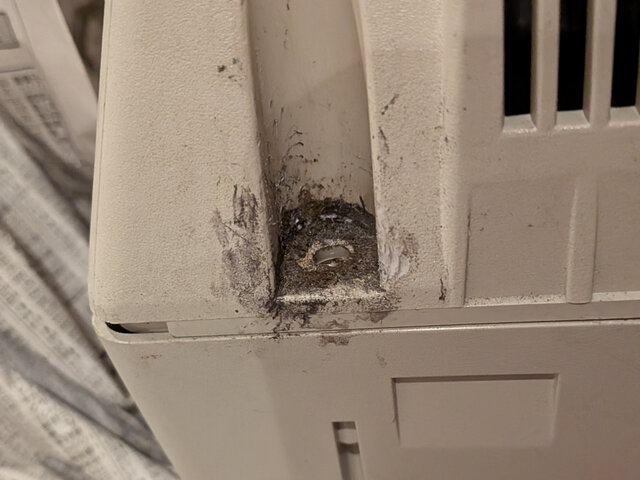

跡地も何かもうぼろぼろですｗ

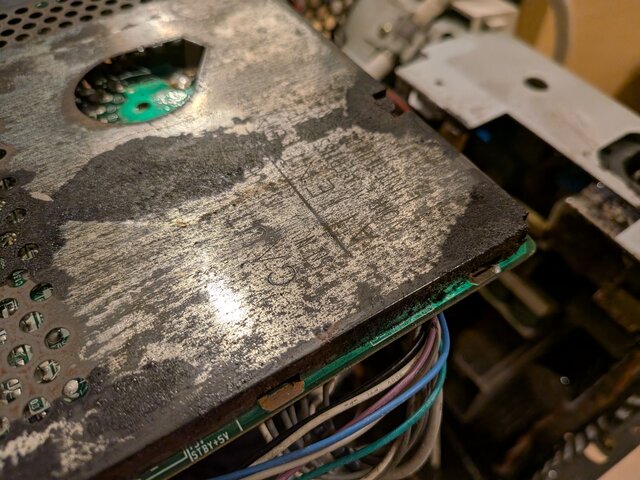

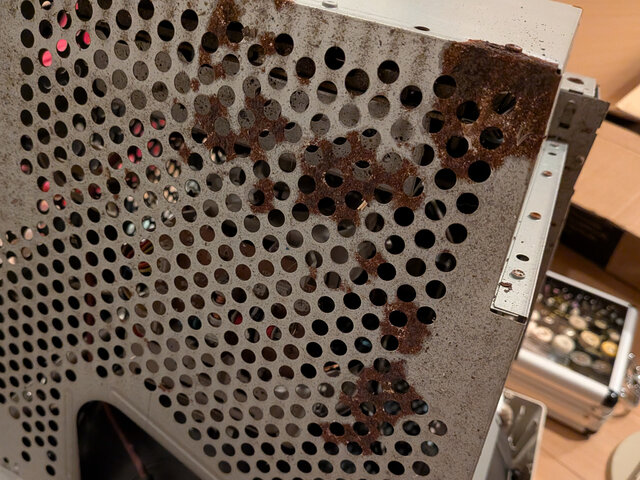

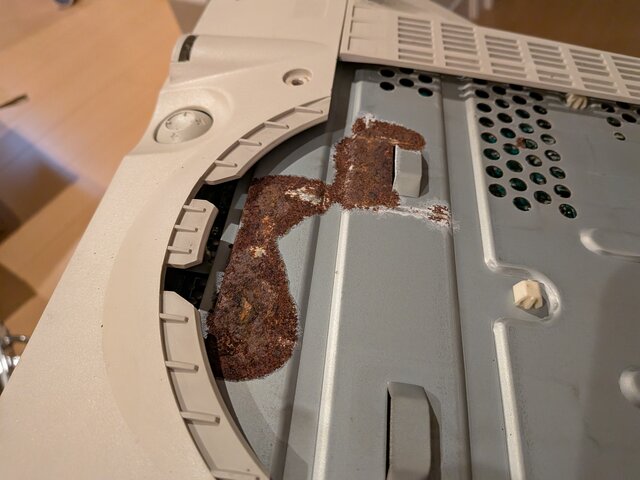

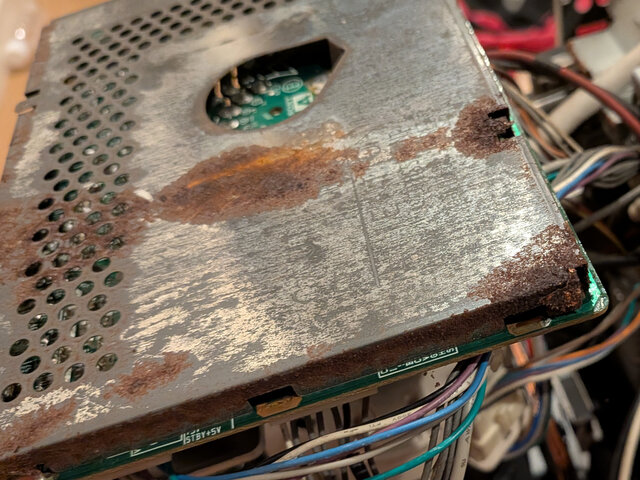

で、台座や背面カバーを外していくと、そこかしこにひどい赤錆が・・・。

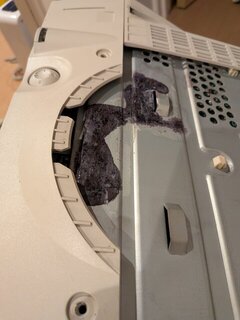

掃除しつつ、気づいた範囲でサビ転換剤を塗布。

しばらく置いてから再度組み立てましたが (錆びて死んだネジは除くｗ)、果たして大丈夫なんだろうか・・・ｗ

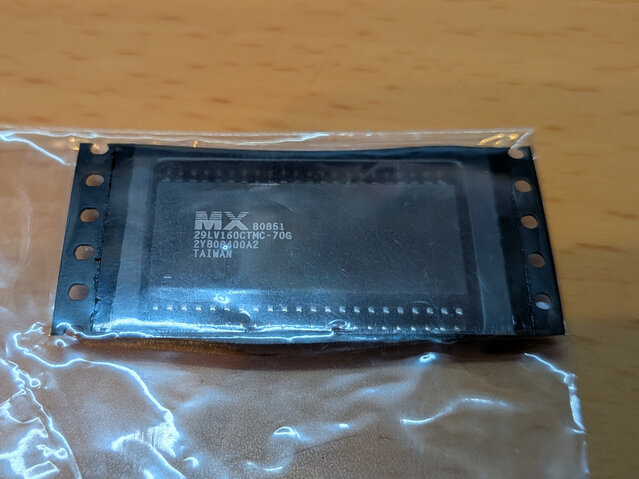

eBayでMX29LV160TMCの5個セットを買ったのに、届いたら1個しか入っていませんでした。ひどいｗ

即出品者に連絡。果たしてちゃんと対応してもらえるか・・・

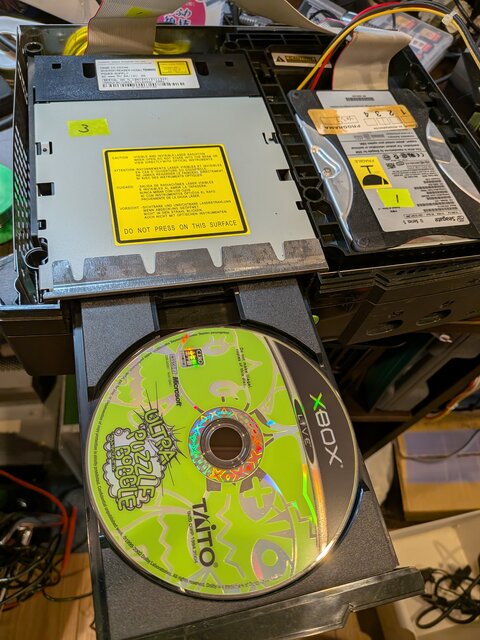

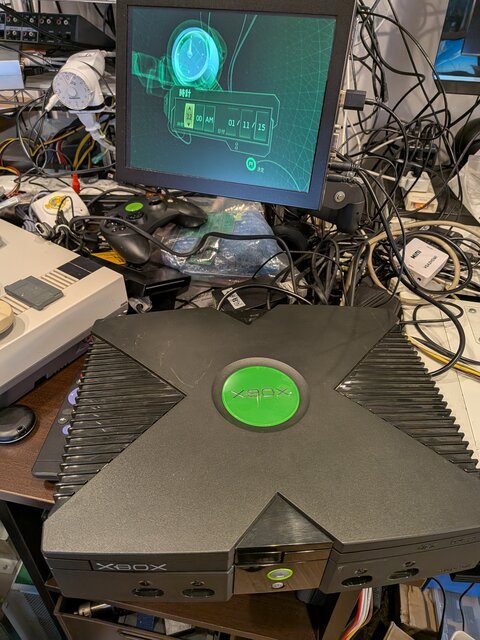

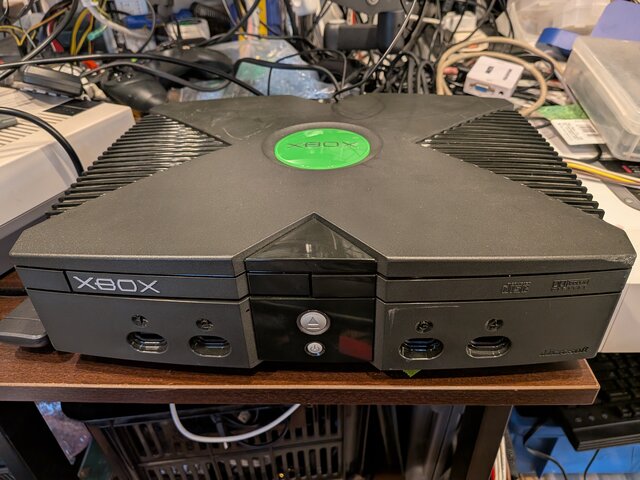

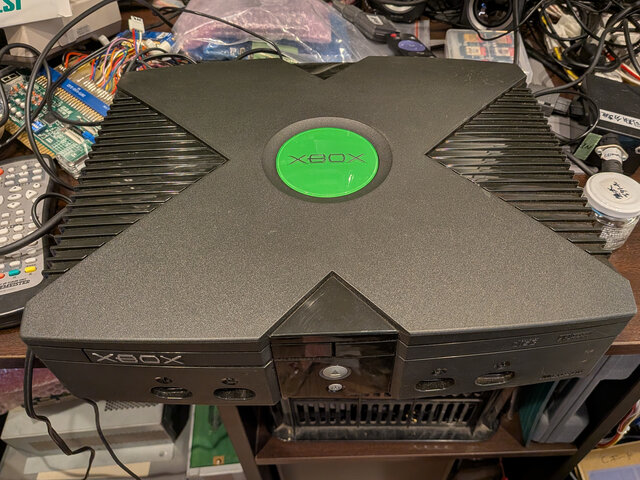

何をやっているんだという感じですが、初代Xbox 4台目を購入してしまいましたｗ

事前情報の通り起動については問題なし。これだけでもありがたいです。何か光学ドライブが何かイマイチらしいんですが、時間がなくてその辺全然確認できず。

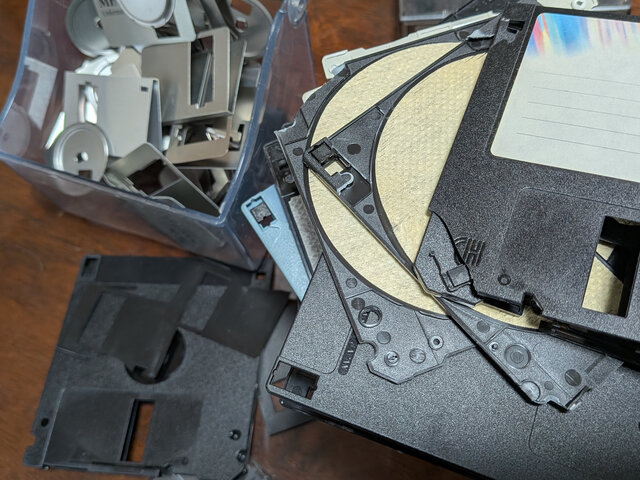

実家で「あちこちから発掘された3.5インチのフロッピーディスクを捨てたいが、どう処理したらいいのかわからない」と言われ、分別して普通にゴミ収集に出せるよう、解体しまくってきました。学校の課題か何かのデータを保存したものとか、ドライバディスクとか、どうでも良さそうなのばかりだったので・・・

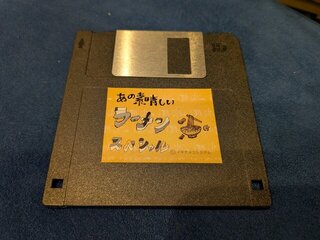

が、そんな中、1枚だけ気になるものが。イタチョコシステムの「あの素晴らしいラーメンスペシャル」です。どういう経緯で手に入れたのか全然覚えていませんが、何か勿体ない気もしたので、これだけはバラさずに回収して持ち帰ることにｗ。多分Mac版だと思うんですが、うちの環境で中身読み出せるかな？

午後に出て帰宅。帰りも渋滞はほとんどなく、順調でした。

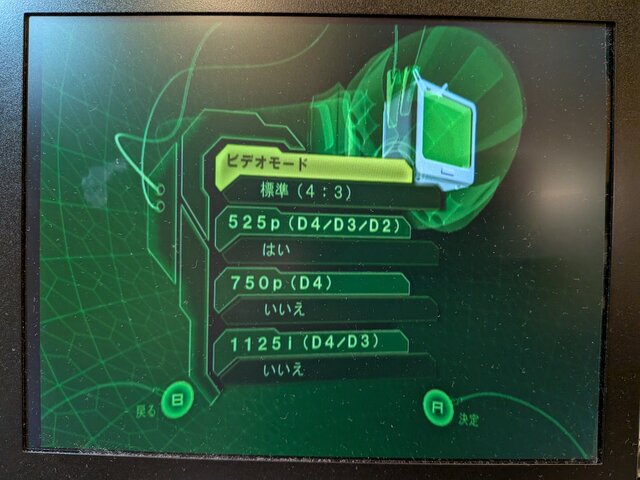

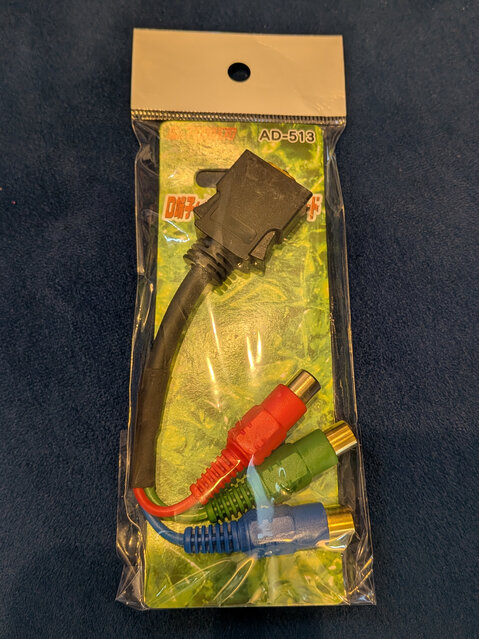

初代Xboxのコンポーネント出力をD端子切替器に繋ぎたくてポチった フジパーツの D端子 - コンポーネント変換ケーブルが届いてました。

未だに普通に売られているのはありがたいんですが、ややお高いですねｗ。まあD端子自体が日本独自規格 (多分) な上に、既にテレビとかでは絶滅していると思われる端子なので、仕方ないんでしょうけど。

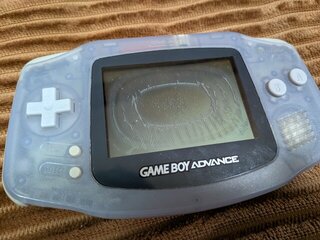

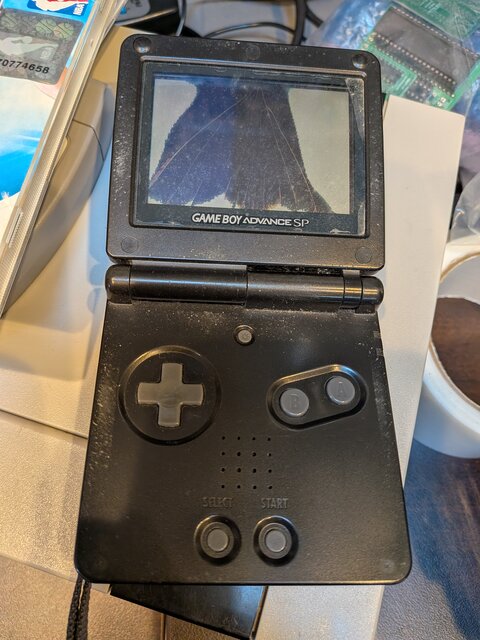

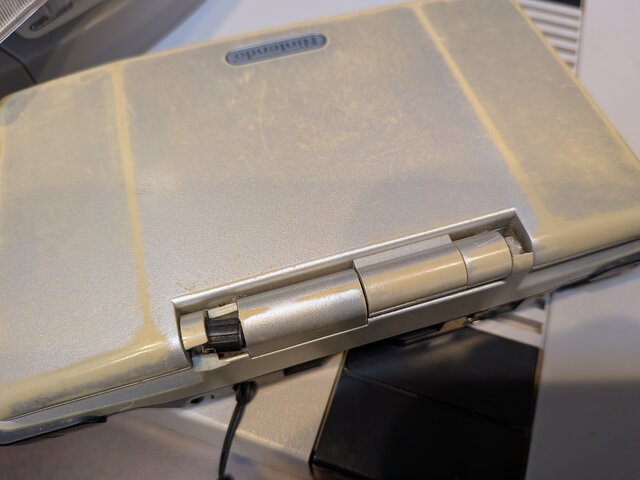

液晶がビネガーシンドロームでひどいことになっているGBA以外にも、実家で携帯ゲーム機がいくつか発掘されていたので、まとめて回収してきました。こちらは液晶が割れたGBA SP。なかなかひどい・・・ｗ

そしてヒンジ部分がバキバキに割れている無印DS。こちらもなかなか・・・ｗ

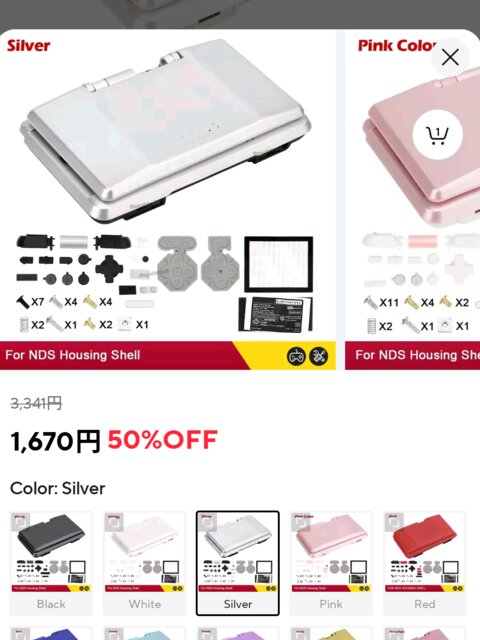

調べたら、AliExpressでシェルの代替品が売られていますね。これで直せたりするのかな・・・？めちゃくちゃ安いし、ダメ元で試すのもありな気がしますが、一方でそこまでして直す価値があるものなのかどうかという思いも・・・ｗ

実家で、過去に誰かが使っていたと思われる謎の外付けHDD (容量20GB) についても処分して欲しいと言われたので、とりあえず持ち帰ってLinuxで見てみたところ、当時Macで使われていたドライブと判明。データを見るに、18年くらい前まで使っていたようです。写真だけサルベージして、後は消す感じかな。

実家にアナログテスターがあったので、昨日試した4極ミニプラグのケーブル2本の配線を調べてみました。

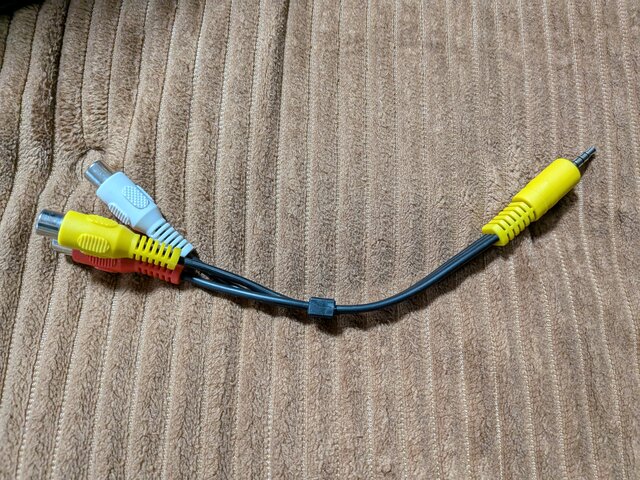

最初に試した方はこれなんですが、先端から白、赤、黄色、GNDの並びでした。いわゆるOMTP配列というやつのようです。

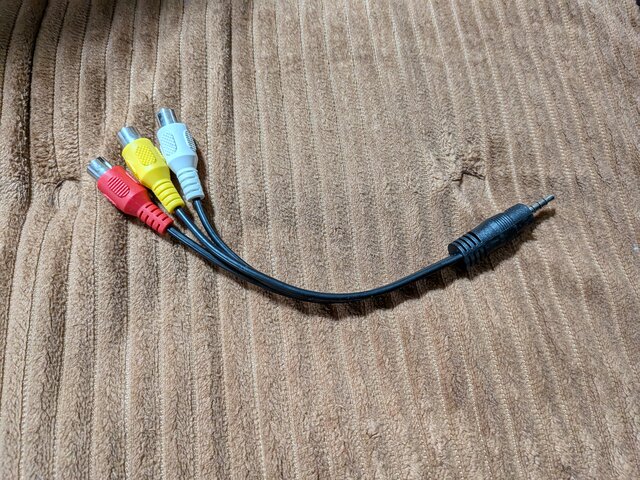

その後試した、使えた方は、先端から赤、白、GND、黄色の並びでした。これはこちらのブログの記事にない配列のようです。CTIAのステレオの左右が入れ替わったパターンですね。GV-HDRECに付属してたやつかな？

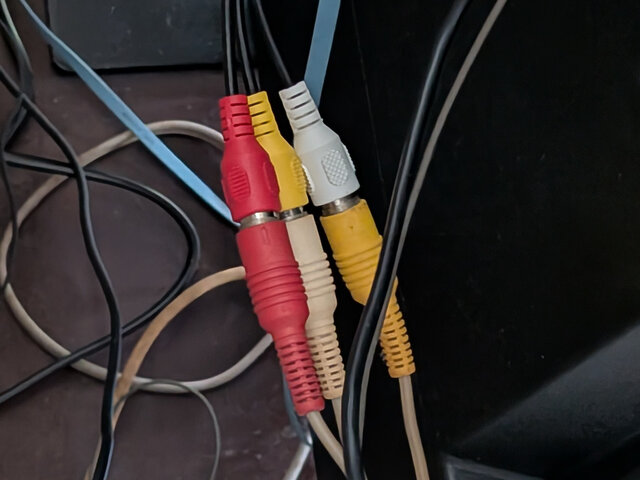

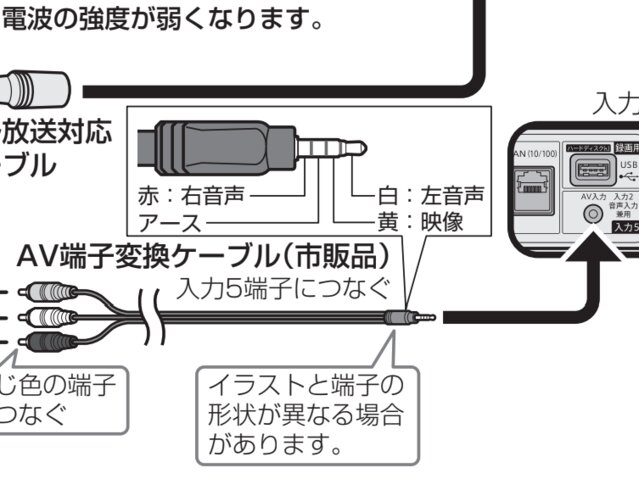

そして接続先のシャープのテレビの方は、取説によると先端から白、黄色、GND、赤の、いわゆるP435配列 (ここのパターン1に相当) の並びが期待の模様。なので、後から試した方の変換ケーブルで、白と黄色の接続を入れ替えたら映るようになったわけですね。

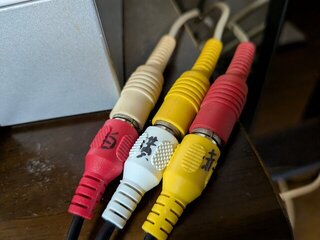

ほんと、念のため2本持ってきて良かったです。というか、罠すぎですね。コンポジットビデオがより嫌いになりましたｗ。とりあえず、この先、配線を抜いてしまった際にもハマらないよう、サインペンで配線の記録を残しておきますｗ

今回も、実家の物置のCRTの生存確認にチャレンジ。前回は持参したドリキャスで確認したんですが、ちょっと信号源として微妙だったんじゃないかと思い、今回は事前に確認済みのコンパクトPCで試してみることに。

まずは前回試したソニーのE220から。持参したOAクリーナーやウェットティッシュで汚れを落とした後、通電してPCを接続してみましたが、やはり画面には何も出ず。残念。

次に、確か前回試せなかったソニーのG200の方も試してみます。本体はE220より汚い感じでしたが、VGAケーブルの状態はこっちの方がだいぶマシですｗ。というわけで、同様に外側の汚れを落として通電してみたところ・・・何とこっちは画面が出ました。まさか生きていたとはｗ

映りも悪くなさそうです。たまに「カチッ」となるのが怖い感じですがｗ。ちょっと持ち帰ってメンテしてみるかｗ

ときどきカチッとなってちょっと怖いw pic.twitter.com/0WXTo8gv6f

— のすけ (@konosuke) August 13, 2025

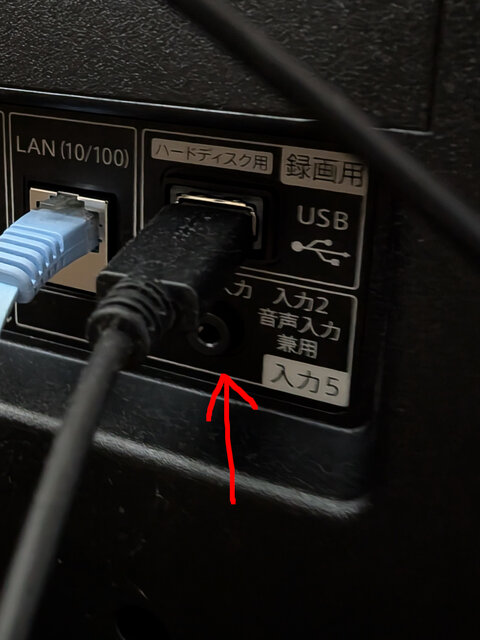

最近買い替えた実家のテレビ (シャープ製) にコンポジットビデオの機器を繋ぐにはどうしたら良いのかと言われ、家にあった適当な4極の変換ケーブル (RCAのステレオ音声 + コンポジットビデオ を4極のミニプラグに変換するやつ) を持参したんですが、繋いでみてもまったく映りません。念のため持ってきたもう1本に交換しても同様。

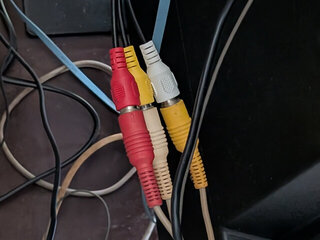

1本目のケーブルを抜き差しした際に、一瞬何かが映った感じにも見えたので、まさかと思いつつ試しに白と黄色の接続を入れ替えてみたところ、何と映るようになりました。

どういうことなんだこれ・・・と思って調べてみたら、どうもステレオ音声 + コンポジットビデオを4極のミニプラグに変換するケーブルは、まったく規格が統一されていないらしく、配線パターンが複数あるとのこと。 まじか。アホか。たまたま持参した変換ケーブルが、GNDの位置が期待と合っていたため、黄色と白を繋ぎ替えたことで映るようになった模様です。ひどいなこれ・・・。

午後に家を出て実家に帰省。家を出たときは15km以上の渋滞があったようですが、移動中にどんどん短くなっていき、渋滞ポイントに着く頃にはほぼ解消。平和だ。

実家に着いたら、先に遊びに来ていた甥っ子が、何か昔自分が使っていたと思しきGBAで遊んでいましたｗ。そうか、実家に置いていったんだな・・・。そりゃいくら自宅を探しても見つからないわけだｗ

ていうか、液晶のビネガーシンドロームっぷりがやばいですね。回収して色々交換しないとｗ

アストロボットで追加ステージが配信されていたのを思い出し、久々に遊んでみました。うむ、なかなかの歯ごたえｗ。1時間遊んで2ステージしかクリアできませでしたｗ

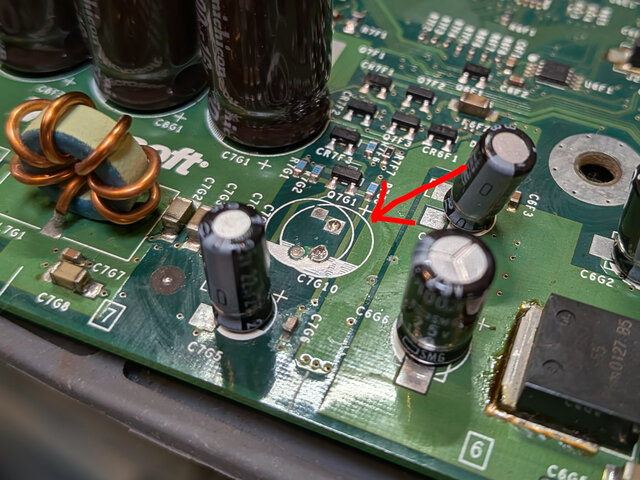

ここ最近買った初代Xbox 2台 (以下2号機および3号機) を分解して、スーパーキャパシタを除去しました。

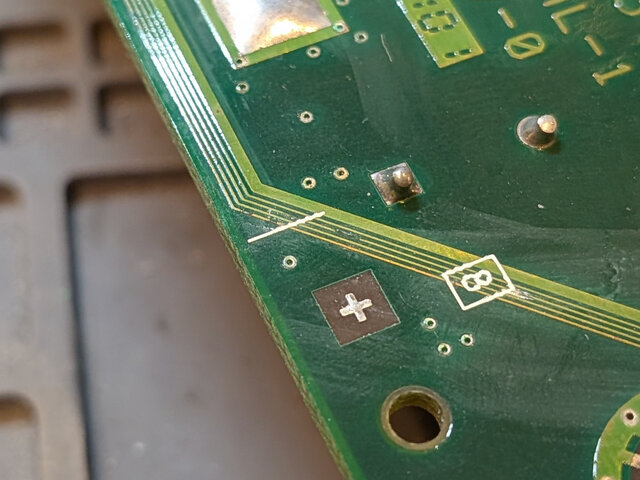

また、FRAGで画面すら出ない状態の3号機の基板を調べたところ、はんだ面側のパターンに腐食らしきものを多数発見しました。特に目立つやつその1。

その2。

そしてその3 (レジストを剥がす前の写真を撮り忘れましたｗ)。そしてこれら以外にも細かいのが色々と・・・。

確認したところ、その2は無事でしたが、その1とその3のところで、いずれも一番外側の配線が断線してました。これらは同じ信号線だったので、切れているところを迂回するようにジャンパしてみました。

が、FRAGは解消せず。テスターで確認した感じ、他に切れてそうなところはなかったんですが。これは残念。

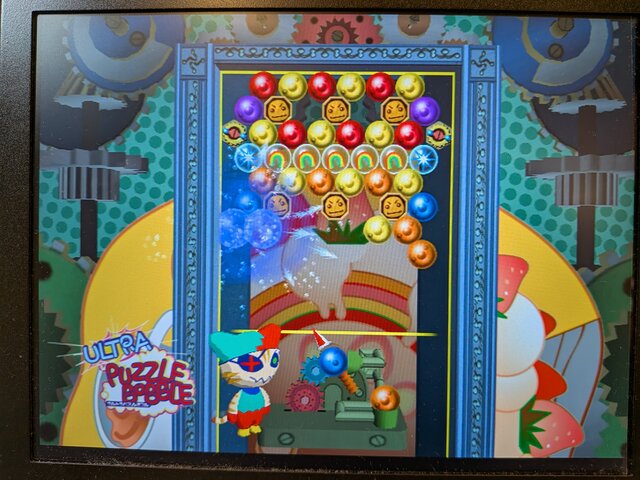

ひとまず3号機は部品取りかなー。試しに光学ドライブを正常動作する本体 (1号機)に取り付けてみたところ、手強いウルトラパズルボブルの読み込みに成功。元々1号機についてたやつ (先日レンズを掃除したやつ) よりもスムーズな気もするので、そのまま1号機用にしちゃおうｗ

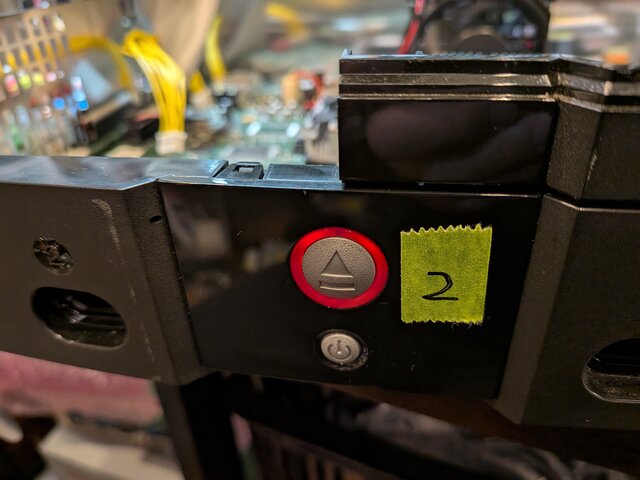

一方、2号機の方は、スーパーキャパシタを外したことで、FRAGなしで立ち上がるようになったかのように見えたんですが、しばらく間を空けてから電源を入れ直したら、またFRAG状態に戻っちゃいました。何度か繰り返し電源を入れ直すうちにエラー07で立ち上がるようになるので、どこかの電解コンデンサが中途半端に容量抜けを起こしてるとかなんですかねー。CPU周りかな？ 後で取り寄せて、交換してみようかと思います。ちなみに電源ボードに問題がないことは、個体間で電源ボードを交換して確認済みです。

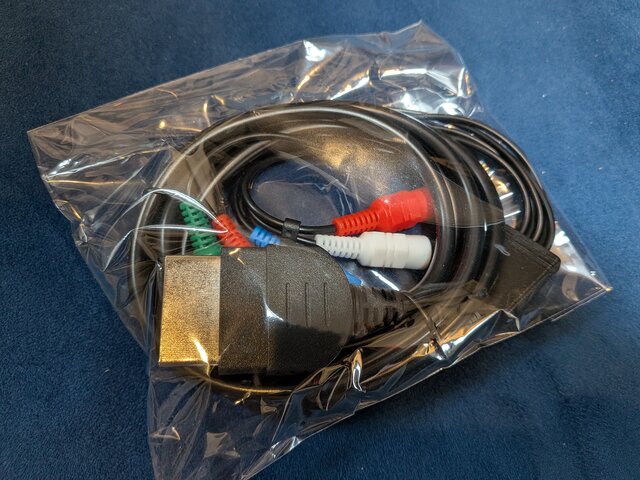

あと、Xboxのコンポーネントケーブルが届いたので試してみました。純正品ではなく、謎の互換品ですｗ

接触が怪しい感じですが、メニューから525pなどが選べる状態になりました。やったね。

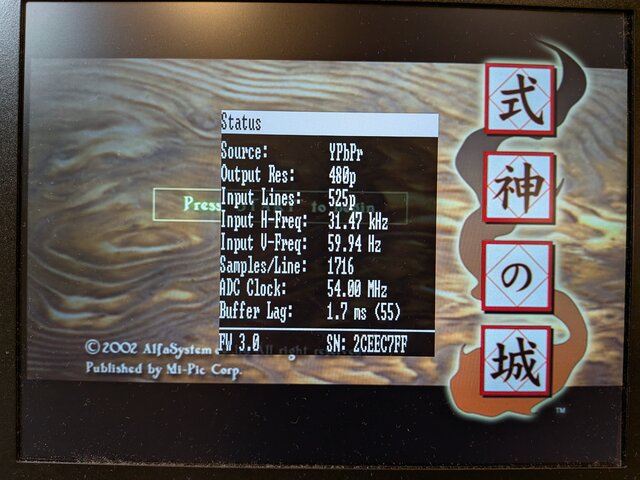

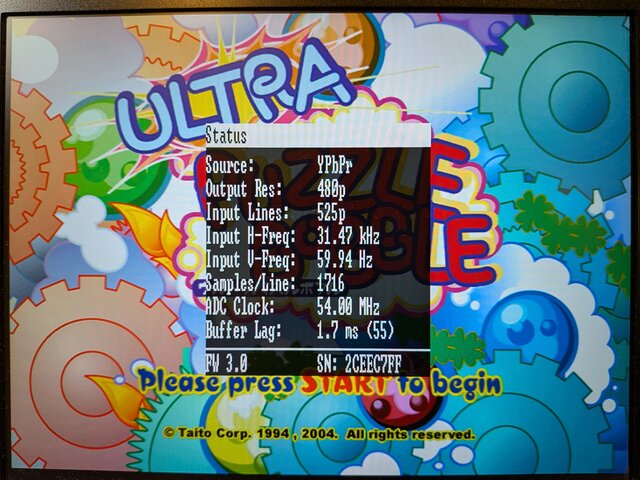

480p (525p？) でゲームを立ち上げてみました。

今までの480i と比べると、かなり綺麗に見えます。

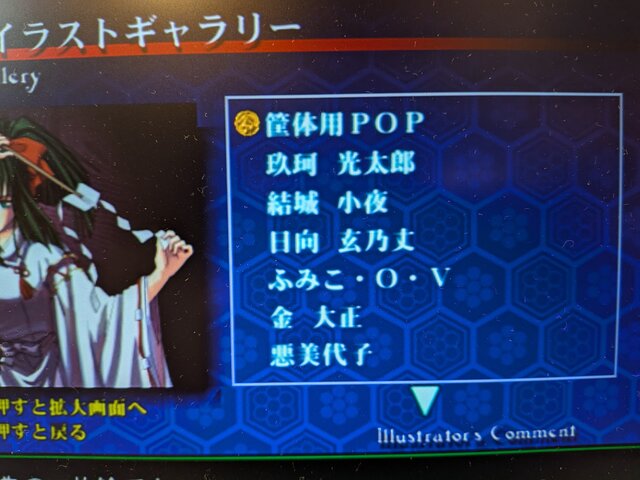

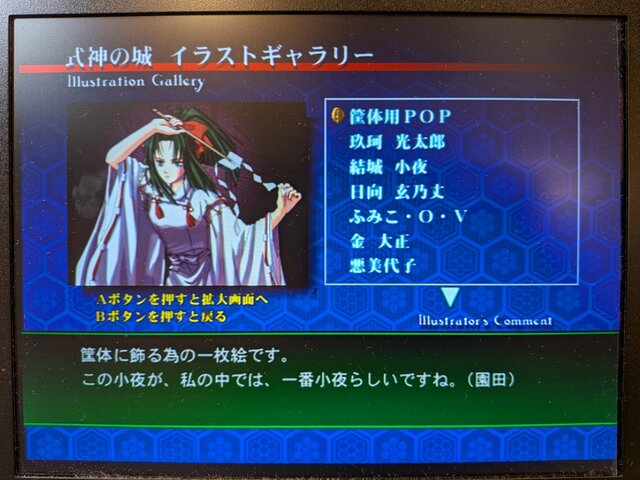

これで式神の城の、ボケた感じで読みにくい文字も・・・

ってこの辺の字はボケた感じのままかｗ。もともとぼやけた感じのデータなんすかね。

今日もまた新たなジャンクの初代Xboxが届いたり。

今度のやつは、昨日のやつよりさらに状態が悪く、ハードディスクがカリッカリッカリッと鳴り続ける上に、電源を入れ直したりしてもFRAGがまったく解消しませんでした。

今日のはHDDが死んでる上に画面すら出ないw。初代Xbox熱いw pic.twitter.com/as67kHMKG6

— のすけ (@konosuke) August 8, 2025

開けて基板を見てみたところ、スーパーキャパシタの周りがかなり汚い感じ。激しく液漏れしたんでしょうね。

届きました。CDが欲しくてプレミアムボックスにした結果、またでかい箱が・・・ｗ

色々試したいことがあって、ジャンクの初代Xboxをゲット。

電源を入れると、2回電源が切れた後、3回目で電源ランプが赤と緑の高速点滅を繰り返す状態 (FRAG) に。しかもハードディスクが壊れているらしく、通電中、カリッカリッカリッと鳴り続けます。これは最悪な感じでしたが、何度か電源を入れ直していたらFRAGは解消 (?) して、エラー07 (ハードディスクが見えないエラー) で立ち上がるようになりました。どういう加減なのかはわかりませんが (コンデンサの容量抜け？)、まあここまで来れるなら全然OKですｗ

もっと大きな箱も来たんだけどHDD死んでたw。まあ、その方が色々好都合かも？w pic.twitter.com/qgv9smFUbX

— のすけ (@konosuke) August 7, 2025

昨日の続きで、改造してあるNES本体でファミコンボックスのソフトを色々動かしてみたりしていたんですが、エキサイトバイクの画面化けがどうにも解消しません (写真撮り忘れ)。

これはもしや、カートリッジが深く刺さらないように貼り付けたゴム板のせい？

というわけで、試しに剥がしてみました。

結果、あっさり画面化けが解消。これが原因だったのか・・・。

このゴム板は、元々、一部のNESのソフトの画面化け対策として貼り付けたんですが、そもそも浅く刺さないと画面化けする方がおかしいって話ですよね。ちゃんと奥まで刺しても動くように、NESのカートリッジ側の端子をきっちり清掃すべきでしたｗ

あと、せっかくなので、NESのカートリッジ基板とファミコンボックスのカートリッジ基板を比べてみました。まずはNESのスーパーマリオの方です。

基板はNES-NROM-256-03。

NES本体で動くように、3193Aが搭載されています。

一方、こちらはファミコンボックスのスーパーマリオです。

基板はSSS-NROM-256-04 という型番でした。

左端には 3913Aではなく、3198Aなるチップが載っていました。ということは、やはりこのカートリッジは無改造のNES本体だと動かないということに。なるほど。

・・・ということは、逆にファミコンボックスのメイン基板の方には3198Aが載っていたりするんですかね。そっちを弄ると、ファミコンボックスでもNESのソフトが動かせるようになったりするのか？ふーむ・・・。

うちのファミコンボックス、正面の鍵がなくて、13年ほど前に入手して以来、一度も中にアクセスできたことがありません。

でも、それも今日までです。何と、「これで開くと思うよ」とのメッセージとともに、合鍵が送られて来ました。インターネット凄い！

おおお、回る！電源スイッチが回ります！ (追記: 実はこれ、電源スイッチではありませんでした。本体設定を鍵運用にした場合に、鍵を刺して回す(ONに合わせる)と遊べるようになるんですな)

そしてフロントカバーの八万ロックもま・・・あれ、回らないｗ

・・・と思ったけど、ぐりぐりしてたら回りました！鍵が捩じ切れるかと思ったｗ。合鍵故ですかねｗ。反対側も回して、ついに内部へのアクセスに成功！うおおお！ (後で教えてもらったんですが、八万ロックは鍵を2本使って、左右同時に回して開けるのが正しいやり方の模様ｗ)

早速中身を観察。コントローラー部分は、NESやニューファミコンと同じコネクタが採用されているんですね。壊れてもユニットごと交換できるようになっていたのかな。

実はこのファミコンボックス、ザッパー (光線銃) が元々なかったんですが、これなら手持ちのものがそのまま刺せますな。

本体を弄るのはまた後日にして、ひとまずカートリッジ15本を引っこ抜いて回収しました。

ファミコンボックスのカートリッジはピンアサインがNES互換なので、NES用のコンバータを使ってファミコンで動かすことができます。

カートリッジで動作するバレーボールやプロレスはなかなか貴重な存在かもしれませんね。

NES本体でも動きましたが、これはエスティークを動かすために本体を改造しているからかも。この辺、検証用に、スイッチで無改造状態に戻せるようにしておくべきだったかｗ

ツインビーが「ツィンビー」になってるのが気になりますｗ。あと、マリオが右手に持ってるのが何なのかも謎ｗ。ジョイスティックのレバー？

MIL CDをまた2枚ゲットしました。1枚目はスナッパーズというバンドの09 Chairs (ナインチェアーズ) というアルバムです。

ちゃんとMIL CDのロゴも入っています。

ただ、ブックレットなどにはMIL CDに関する説明が一切ないようです。帯にちょこっと書いてあるだけ。(追記: 本来はブックレットとは別に、MIL CDについての説明が書かれた別紙が付属していたようです)

ドリキャスで立ち上げると、ビデオクリップの再生が始まりました。

メニューはこんな感じ。先日の Heartbreak Diaryと同じ感じですね。

2枚目はチェキッ娘の見るCDなる、チェキッ娘のCDです。色褪せてる感じですが、これはチェキ風に加工してあるからかな？

もちろんMIL CDのロゴ入りです。

こちらはブックレットにちゃんとMIL CDのことが書かれていました。

というかクイズが遊べるの！？

うおー、すげえ。

まあ、なんか正解だと思うトラックにジャンプするという、ドリキャスの機能を全然活かしていないクイズですがｗ

メニューはこんな感じ。これも、これまで見た他の2作品と同じ感じですが、よく見るとバージョンがどれも違いますね。ナインチェアーズが 1.05、Heartbreak Diaryが1.06で、この見るCDが1.07。作品ごとにバージョンが上がる感じ？

初代Xboxの本体です。ずっとやろうと思っていた、光学ドライブのレンズの清掃にチャレンジしてみます (そこに至るまでの記録はこちら)

本体カバーを開けるためのネジ6本は、本体裏のゴム足の下とシールの下に完全に隠れているんですね。

しかもネジはトルクス (T20) という・・・。うーん、厳格。

まあでも、ネジを外せば、割とすんなり開きますね。

と思ったら、またトルクスネジが。今度はT10です。

1本外すと、右側のハードディスクユニットが、さらに2本外すと左側の光学ドライブユニットが、それぞれ取り外せる状態になりました。

光学ドライブユニットの背面のプラスネジ2本を外せば、金属製のカバーが外せる状態になります。ここは簡単だｗ

カバーを外して、ピックアップに到達しました。早速レンズをIPAで掃除します。ふぅｗ

この後は再度組み立て。

では問題のウルトラパズルボブルを・・・。2年前にやらかした際は、このソフトだけ、読み込みエラーでまったく起動しなくなっちゃったんですよね。

さあどうだ・・・

おおお、きた！起動するようになりました！

ちょっと最初のロードに時間がかかる感じはありましたが、デモ中にエラーが出ることもなく、安定して動いています。よかったー。フロントローディングだろうが何だろうが、CDレンズクリーナーはもう二度と使わないぞｗ

ところで、うちの初代XboxはSCARTケーブルを改造して作った21ピンRGBケーブルを使って映像を出しているんですが、RGB接続だと480iまでしか出ないんですね。調べてみると、ほとんどのタイトルが480pに対応しているものの、480pを出すにはコンポーネントケーブルが必要とか。なるほど、式神の城がボケボケなのもそのせいか・・・ｗ？

午前中に長岡を出て昼過ぎに無事帰宅。あっという間でしたね。

留守で受け取れなかったキラキラスターナイト！を回収。

特典は・・・うーん、だいぶ扱いに困るｗ

dpsのHeartbreak DiaryなるCDを買ってみました。1999年の発売。今から26年も前の作品です。

知ってる人にとっては当たり前の話なんでしょうけど、これ、オフィシャルのMIL CDなんですよね。

ブックレットにもちゃんと記載があります。

盤面がちょっと独特ｗ

ドリキャスで再生してみます。

ビデオクリップが再生されました。VGA対応らしいですｗ

メニュー画面はこんな感じ。

「INTERNET」なる項目を選ぶと、以下のようなメッセージが出ますね。

なるほど、ぷららのアクセスポイントを、空いている日中の時間帯に限り、プロバイダ契約していないCD所有者に解放してたんですね。そこからインターネット上の特設コンテンツを閲覧できたとかなのかな。

WebサイトのURLかだけでも確認できないかなと思ったんですが、先に進むとアナログモデムで発信する流れにｗ。BBA装着本体なんですけどねｗ

ああ、そうか、BBAが販売開始したのはこのCDの発売の1年後ですね。当時はまだCATVでの常時接続も珍しい時代。そりゃ、BBA装着本体でもダイアルアップ接続しようとするわけですなｗ

ちなみにビデオクリップ等は15kHzモードにも対応しているようで、RGB1・RGB2ともに480iで再生されましたｗ

ついでにハードオフでゲットしてきたドリキャスのソフトの15kHzサポートも試してみました。まずはこちらのサイトに、カラットのRGBケーブル (おそらくRGB1相当) での動作に問題があるとの情報があったNBA 2Kから。

VGA対応タイトルだけのことはあり、15kHzにすると普通に480iで立ち上がって、ムービーの再生が始まるんですが、その後、タイトル画面に移るところでブラックアウトしてしまいます。症状はRGB1・RGB2で共通でした。

ブラックアウトした状態でも音声は流れていて、操作にも反応しているっぽいので、単純に15kHzにきちんと対応できていないだけなんでしょうけど、こんな中途半端なパターンのものも存在するとは驚きです。というか、よく気がついたなという感じｗ

続いてはKOFドリームマッチ1999です。

こちらは15kHzだと、RGB1・RGB2ともに240pで立ち上がりますね。

やはりこの手の移植作品は240pに限りますねｗ。当時、こんな映像で遊べてたらなぁ・・・と思ったけど、そもそもこれが出た頃は、格闘ゲーム買っても何かあんまり遊べてなかったんですよね。その一因は、何かレバーが短くてイマイチだったセガの純正ジョイスティックにあり・・・？

再度ハードオフに行ってきましたｗ。64とGCを中心に。

本当は初代ゲームボーイのACアダプタ(バッテリー内蔵のやつ)も欲しかったんですが、ジャンクのくせにだいぶお高く、AC側のコードも付いてなかったので諦め (普通のメガネ型のコードだと多分幅が合わないので・・・)。

今年も長岡花火を会場で見てきました。まさか2年続けて行けるとは。ありがたい話です。

ハードオフに行ってきました。写真に収め忘れましたが、これにジョイコングリップ (100円)という感じ。時間がなくて64のあたりとかを十分に見切れなかったのが心残りですｗ

まったく想定していなかったんですが、テクノポリスに寄ったらアーシオンが稼働していたのでプレーしてみました。

いやー、1面から初見に厳しいゲームだ・・・ｗ

夜は飲みでした。面白かったー。お疲れ様でした。
